Вот что выудил из инфромации на сайте нано-кристаллинов:

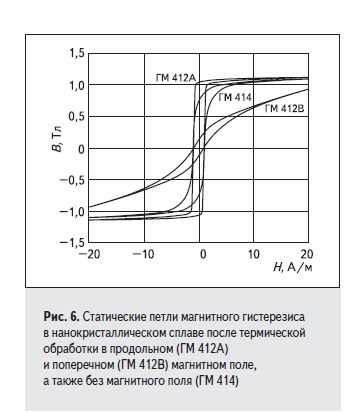

Нанокристаллы кремнистого железа обес-
печивают хорошую восприимчивость спла-
ва к различным видам термической обра-
ботки. За счет выбора режима отжига мож-
но получить магнитопроводы с высокой
магнитной проницаемостью, низкой или вы-
сокой остаточной магнитной индукцией [3].
При этом петля магнитного гистерезиса яв-
ляется округлой, линейной или прямоуголь-
ной (рис. 6). Другие магнитные характерис-
тики этих магнитопроводов, которые были
измерены при температуре 25 °C, представ-
лены в таблице 1. Магнитопроводы произ-
водятся на Научно-производственном пред-
приятии ГАММАМЕТ, которое обладает ря-
дом патентов на нанокристаллические спла-
вы и изделия из них на территории России
[4]. В таблице следует обратить внимание на
низкую магнитострикцию сплава и сильную
зависимость магнитных потерь от типа пет-
ли магнитного гистерезиса и, в конечном сче-
те, от характера процесса перемагничивания.
Магнитные свойства, приведенные в табли-
це, соответствуют свойствам магнитного ма-
териала, поэтому в электротехнических рас-
четах необходимо учитывать коэффициент
заполнения магнитопровода магнитным ма-
териалом, номинальное значение которого
равно 0,7 для ленты толщиной 25 мкм.
Добавлено:
О гистерезисе всё ранее сказанное было верно и эта информация такое подтверждает.
|
|
|
|
|
| Bobby_II | Дата: Пятница, 27.04.2012, 08:13 | Сообщение # 437 |
Группа: Проверенные
Сообщений: 5526
Статус: Offline
Страна: Российская Федерация
Город: Санкт-Петербург
|
Если эту информацию кинуть на АП, то наверняка начались бы разговоры про отжиг под пионерские песенки (ими динамики "разминают"). Это шутка.
А спрoсить хотел про стабильность свойств нанокристаллина во времени и про нагрев - ведь 100грд - это не предел. При какой температуре материал теряет свои свойства?
я понимаю что вам нечем,
но всё-ж попробуйте понять!!!
|
|
|
|
|
| AS_Gr | Дата: Пятница, 27.04.2012, 08:20 | Сообщение # 438 |
|
Группа: Проверенные
Сообщений: 213
Статус: Offline
Страна: Российская Федерация
|
Quote (Bobby_II) А спрсить хотел про стабильность свойств нанокристаллина во времени и про нагрев - ведь 100грд - это не предел. При какой температуре материал теряет свои свойства?
5БДСР - 240 °С
Сообщение отредактировал AS_Gr - Пятница, 27.04.2012, 08:21 |
|
|
|
|
| hsi | Дата: Суббота, 28.04.2012, 11:00 | Сообщение # 439 |
|
Группа: Удаленные
|
Температура Кюри у наноперма: 600°C
http://www.magnetec.de/de....nopermr
|
|
|
|
|
| Bobby_II | Дата: Суббота, 28.04.2012, 11:08 | Сообщение # 440 |
|
Группа: Проверенные
Сообщений: 5526
Статус: Offline
Страна: Российская Федерация
Город: Санкт-Петербург
|
Для получения указанных характеристик (линейность и практически полное отсутствие гистерезиса) наноперм должен быть "отожженым" в поперечном МП?
Со временем характеристики "плывут"? Например за несколько лет?
я понимаю что вам нечем,
но всё-ж попробуйте понять!!!
|
|
|
|
|
| VK | Дата: Суббота, 28.04.2012, 14:37 | Сообщение # 441 |
|
Группа: Модераторы
Сообщений: 10420
Статус: Offline
Страна: Германия
|
Quote (Bobby_II) Со временем характеристики "плывут"? Например за несколько лет?
Дело в том что геометрически эти выращенные кристаллы в ленте толщиной в 25микрон уже могут зафиксированы навсегда, т.е. сам размер не даст кристаллу расти дальше. Процесс старения металла связан с "ростом" кристаллов со временем и изменение мех. свойств стали, это как правило происходит за разные промежутки времени и у разных сплавов по разному. Самое быстрое изменение уже может произойти за период примерно в 10 лет у обычных сталей, и если это брать хотя бы за среднюю величину то можно смело сказать что это как раз средний срок службы обычного полупроводника... Так что на скорое изменение рассчитывать не стоит.
Кстати, это же Российское или Украинское изобретение и срок тому уже как минимум 30 лет, так что если что то этот сплав и способен со временем поменять вам было бы известно в первую очередь. Пример, сендастовые головки для магнитофонов.
|
|
|
|
|
| Bobby_II | Дата: Суббота, 28.04.2012, 17:55 | Сообщение # 442 |
|
Группа: Проверенные
Сообщений: 5526
Статус: Offline
Страна: Российская Федерация
Город: Санкт-Петербург
|
Валентин, Вы привели картинку с различными петлями гистерезиса для кремнистого железа в зависимости от отжига. Мне почему-то кажется, что со временем от петли ГМ412В оно может перейти в иные состояния. Не произойдет ли такого с нанокристаллином? Видимо, ответ "нет". Если нанокристаллин тоже должен подвергаться отжигу, то и с ним такое возможно. Если нет, то скорее его магнитные свойства будут стабильными.
я понимаю что вам нечем,
но всё-ж попробуйте понять!!!
|
|
|
|
|
| VK | Дата: Суббота, 28.04.2012, 19:37 | Сообщение # 443 |
|
Группа: Модераторы
Сообщений: 10420
Статус: Offline
Страна: Германия
|
Как ведут себя сандаствовые головки только вы можете сказать, насколько я понимаю головки для рекордеров это и есть малый трансформатор на ... том самом сплаве что нано сделано.
Добавлено:
Спросите у Александра, он знает что продукция нано массово идёт на военнку. А военные как известно без гарантий ничего изготовлять или потреблять небудут.
|
|
|
|
|
| hsi | Дата: Пятница, 18.05.2012, 14:33 | Сообщение # 444 |
|
Группа: Удаленные
|
Нашёлся дистрибутор японского нанокристаллина:
http://www.mb-electronic.de/de/kerne
Hitachi Metals - одна из пионеров этой технологии.
Сводная таблица с интересными формулами:
http://www.hitachimetals.com/product....opt.pdf
В частности постоянная обмотки (AL) величина ненормированная у японцев она к примеру нормирована как nH/N².
Metglas к примеру по данным ещё круче, чем любимый наноперм:
Magnetic Properties
Saturation Induction (T) As Cast . . . . . . . . . . . .1.56
Maximum D.C. Permeability (μ):
Annealed . . . . . . . . . . . . . . . . . . . .. . . . . .600,000
As Cast . . . . . . . . . . . . . . . . . . . . . . . . . . . .45,000
Saturation Magnetostriction (ppm) . . . . . . . . . . . .27
Electrical Resistivity (μΩ.cm) . . . . . . . . . . . . . . .130
Curie Temperature (°C) . . . . . . . . . . . . . . . . . .399
http://www.metglas.com/downloads/2605sa1.pdf
Сообщение отредактировал hsi - Пятница, 18.05.2012, 14:36 |
|
|
|
|
| VK | Дата: Понедельник, 21.05.2012, 10:22 | Сообщение # 445 |
|
Группа: Модераторы
Сообщений: 10420
Статус: Offline
Страна: Германия
|
Наконец то волна нано-торов захватила форум Ап ветка "Выходной на торе. У кого есть опыт?", #431:
http://www.audioportal.su/showthread.php?p=693181#post693181
Украинская фирма "МЕЛТА", почему то я её ненашёл в инете, сплавы с µ=20000 - 30000.
|
|
|
|
|
| VK | Дата: Понедельник, 21.05.2012, 19:57 | Сообщение # 446 |
|
Группа: Модераторы
Сообщений: 10420
Статус: Offline
Страна: Германия
|
Вот ссылка на фирму:
http://www.noviteh.com/feromagnetik.html
И торы разрезные, там есть размеры габаридности нано-торов.
Добавлено:
Не могу не подчеркнуть противостояние некоторых в форуме Ап новшествам, доходит до святой наивности.
Добавлено:
Только сейчас прочитал вот такое:
Внимание! Все авторские права в случае патентования или регистрации промышленного образца сохраняются за ТОВ"МЕЛТА". Копирование, искажение или несанкционированная передача содержания этого документа не разрешается. Нарушения влекут за собой возмещение возможных убытков.
Одним словом я убираю этот документ в виду осторожности.
|
|
|
|
|
| hsi | Дата: Вторник, 22.05.2012, 14:22 | Сообщение # 447 |
|
Группа: Удаленные
|

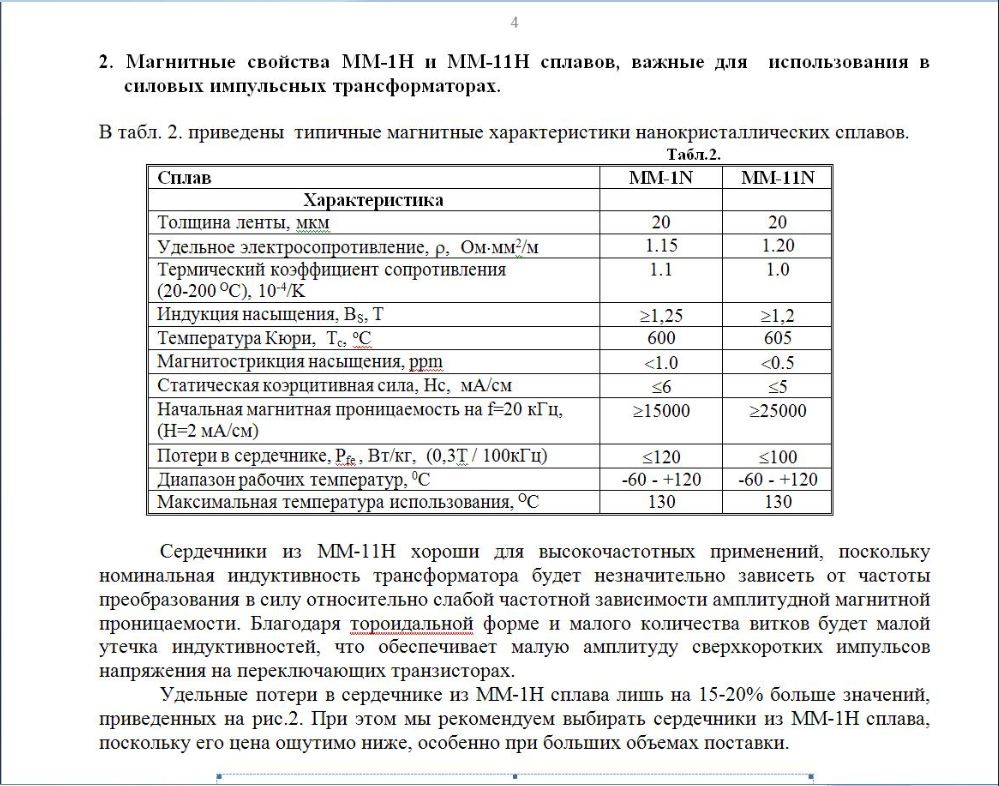

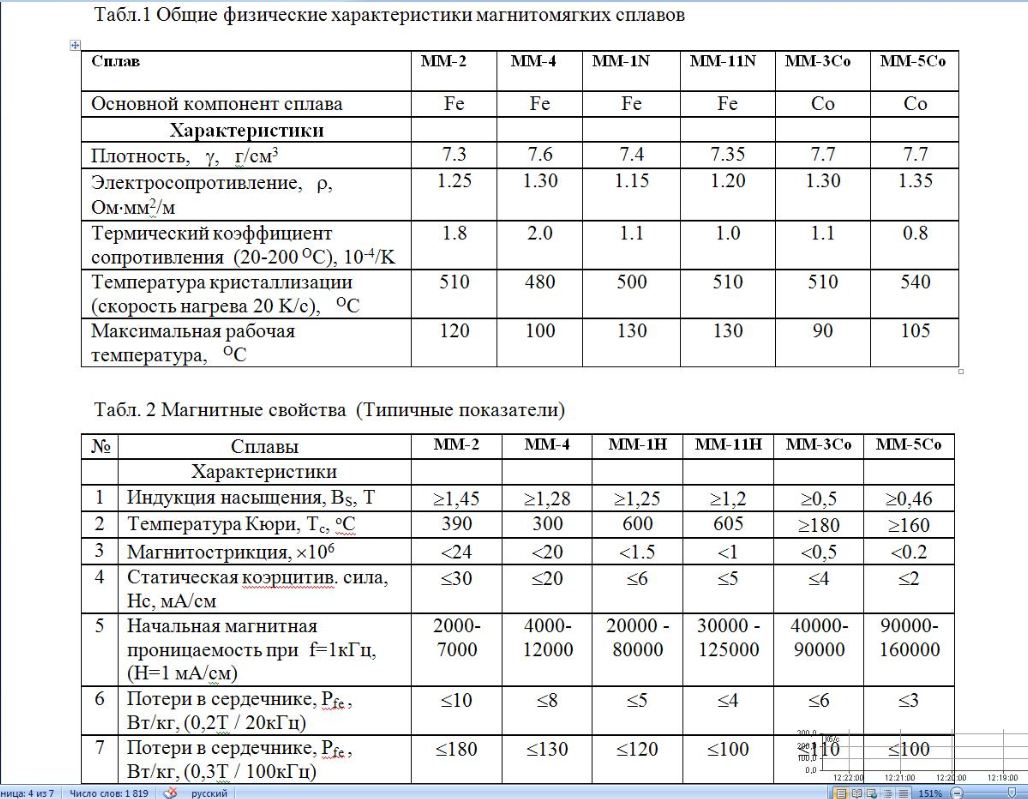

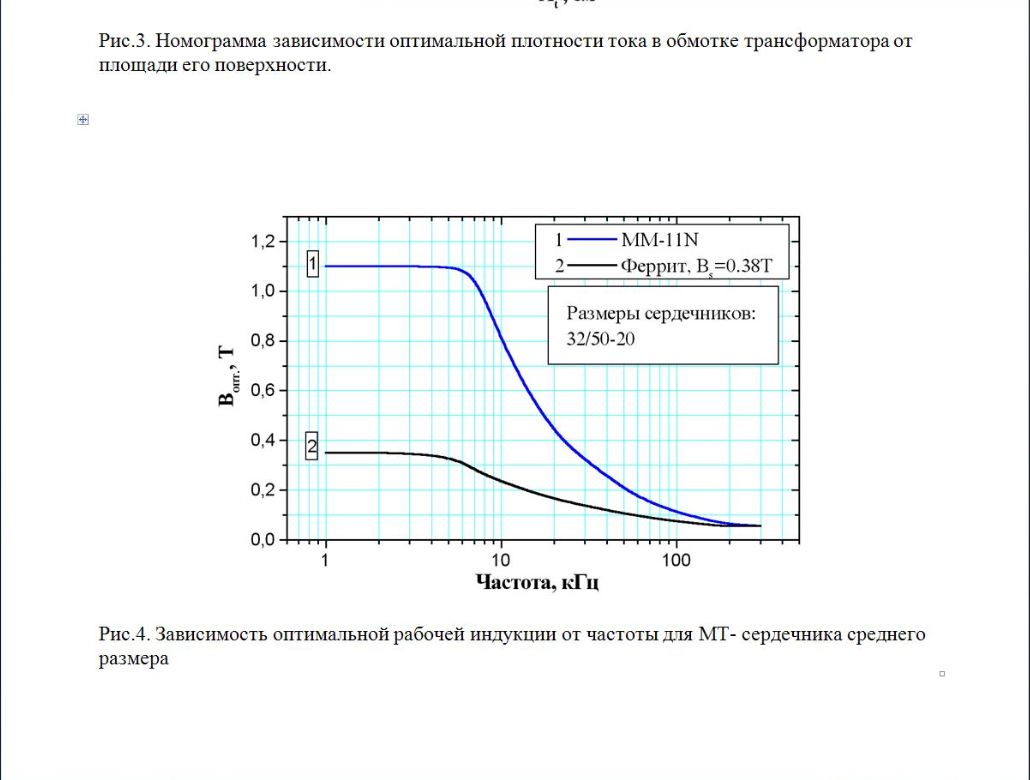

Quote (VK) Прикрепления: Obrazniy.doc(64Kb)
Что то больно слабо AL = 2µH / µ = 3000
Впрочем каков разработчик
Разработчик: Кочкубей А.П.
таков и материал...
Сообщение отредактировал hsi - Вторник, 22.05.2012, 14:22 |
|
|
|
|
| VK | Дата: Среда, 23.05.2012, 16:07 | Сообщение # 448 |
|
Группа: Модераторы
Сообщений: 10420
Статус: Offline
Страна: Германия
|
Кстати там в Ап сия новость свелась к склоке и ругани в рамках хамства уже национального. Я не говорю что и у нас такого небывает, но мы тут довольно терпеливый народ, слава богу.
Добавлено:
Я тут вспоминаю торы с µ=8000, те самые что были первыми. По току они были хороши, обмоток требовали в два раза менбше чем железо, но по звуку они не отыгрывали динамику, на что не сразу внимание обратил. Нано кристаллин с µ=4000 наверное будет не лучше в этом показателе, так что смысла в коммерческом плане с таким материаллом не вижу, а люди разогнались...
|
|
|
|
|
| VK | Дата: Суббота, 26.05.2012, 10:16 | Сообщение # 449 |
|
Группа: Модераторы
Сообщений: 10420
Статус: Offline
Страна: Германия
|
В форуме Ап паника, пост #447:
http://www.audioportal.su/showthread.php?p=694624#post694624
Наконец то дошло дело до подмагничивания и ... синус (25Гц) испоганился. Человек пока непонял что нано-кристаллины чувствительны к току и намагниченность сердечника ведётся от виток-ток, у производителя показана цифра общей токовой нагрузки. Так что эти сердечники неподойдут для SE усилителя, а вот в двух тактном усилителе они молодцы. Этот сердечник сразу входит в насыщение если драйвер или усилитель работает в кл.А, а сигнал любого порядка "выводит" сердечник из этого состояния, что и передаётся как сигнал. Во всяком случае у меня именно так и происходит. Сам нано-кристалин очень быстро может "отдать" намагниченное состояние и этого хватает по всему звуковому диапазону, да так что такой точности и прозрачности сигнала у других материаллов даже не обнаружишь и близко, получаются уникальные вещи в звуке с хорошей ДДА характеристикой.
P.S. Там, в Ап, человек призвал к вопросу "экспертов". Он пожалуй напрасно это делает, причину называть не хочу. Кто нибудь покажите ему эту писанину, пусть не мыкается понапрасну.
|
|
|
|
|
| VK | Дата: Понедельник, 03.12.2012, 21:31 | Сообщение # 450 |
|
Группа: Модераторы
Сообщений: 10420
Статус: Offline
Страна: Германия
|
Так в архиве уже "малыш" М-036 (диаметр 16мм) намотан на нём тор для микрофонного усилителя с коэф. 1:3. Очень боялся что вылезет резонанс, а его по замерам не обнаружил, равномерность от 20Гц до 50кГц и с небольшим падением идёт до 100кГц. Вот на картинке меандр в 20кГц и это с коэф.=3, нано-торы умеют их делать.
|
|
|
|
|
