Нано - торы.
|
|
| VK | Дата: Вторник, 06.03.2012, 18:26 | Сообщение # 391 |
Группа: Модераторы
Сообщений: 9885
Статус: Offline
Страна: Германия
|
Даже неожидано, начиная с µ=25000 - 80000 весь материалл не имеет гистерезиса, а µ=80000 чуть ли не вертикальный по графику - вот где динамика выскочит! Мне в этом параметре даже µ=30000 наравилось, а тут ... ещё более. Круто, даже есть те размеры что я раньше не находил у Магнетикс.
|
|
|
|
|
| Konstantin740iL | Дата: Четверг, 08.03.2012, 18:29 | Сообщение # 392 |
Группа: Проверенные
Сообщений: 525
Статус: Offline
Страна: Украина
Город: Czernowitz
|
Не нашел прайс лист на сайте вакуумшмельце. Написал им, может вышлют.
Mit Freundlichen Grüßen, Konstantin
Сообщение отредактировал Konstantin740iL - Четверг, 08.03.2012, 18:42 |
|
|
|
|
| VK | Дата: Четверг, 08.03.2012, 18:53 | Сообщение # 393 |
|
Группа: Модераторы
Сообщений: 9885
Статус: Offline
Страна: Германия
|
Там есть какая то защитная фольга, а так же mumetall с довольно высокой ценой листок А4 в зависимост от толщины под 100€ бывает. Но сам выбор кольцевых торов довольно высок.
|
|
|
|
|
| hsi | Дата: Суббота, 17.03.2012, 11:48 | Сообщение # 394 |
|
Группа: Удаленные
|
В который раз убеждаюсь, что новое - это хорошо забытое старое.
http://tonthemen.de/viewtopic.php?p=5806

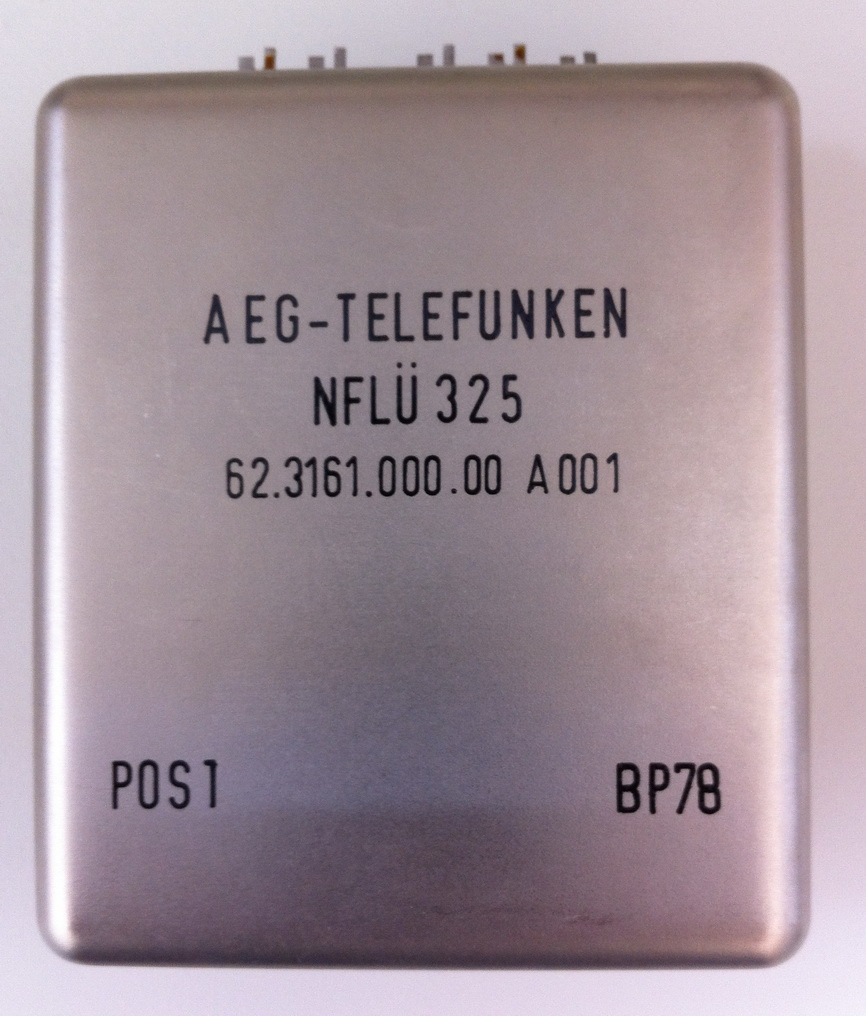

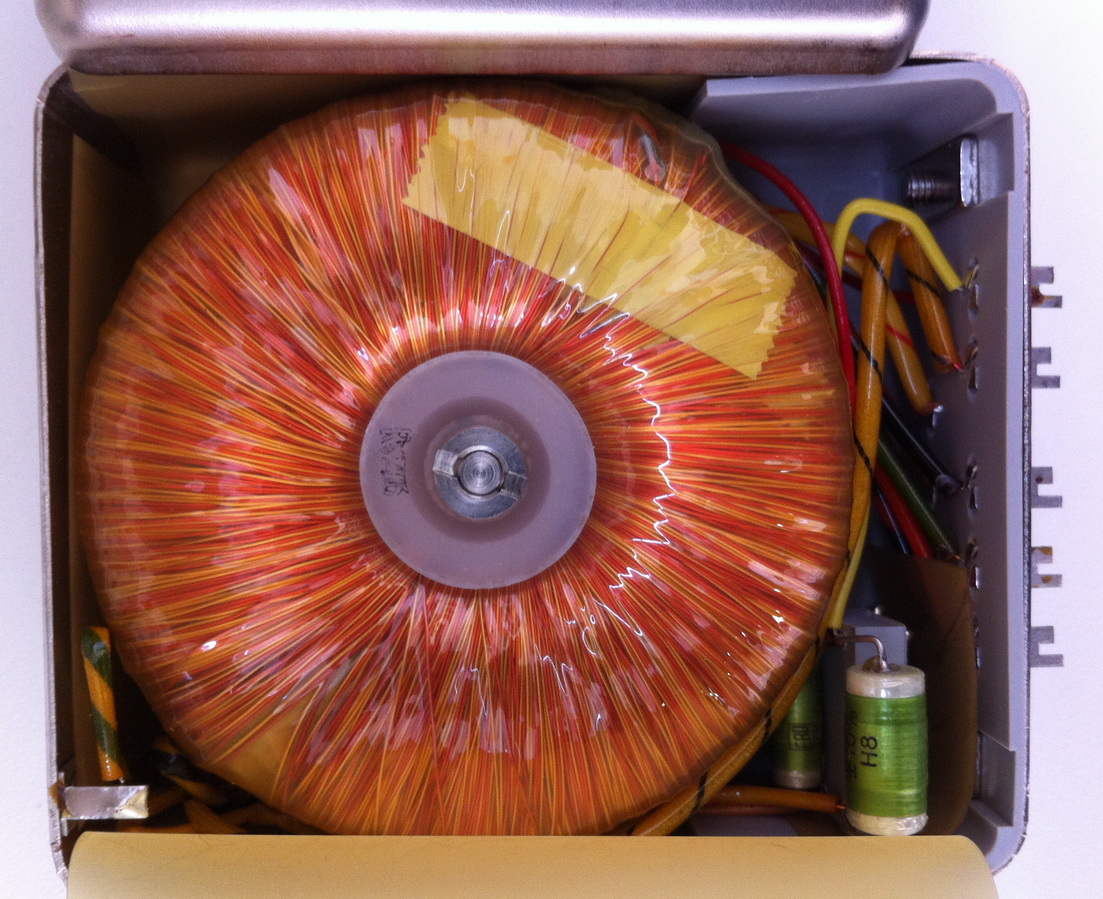

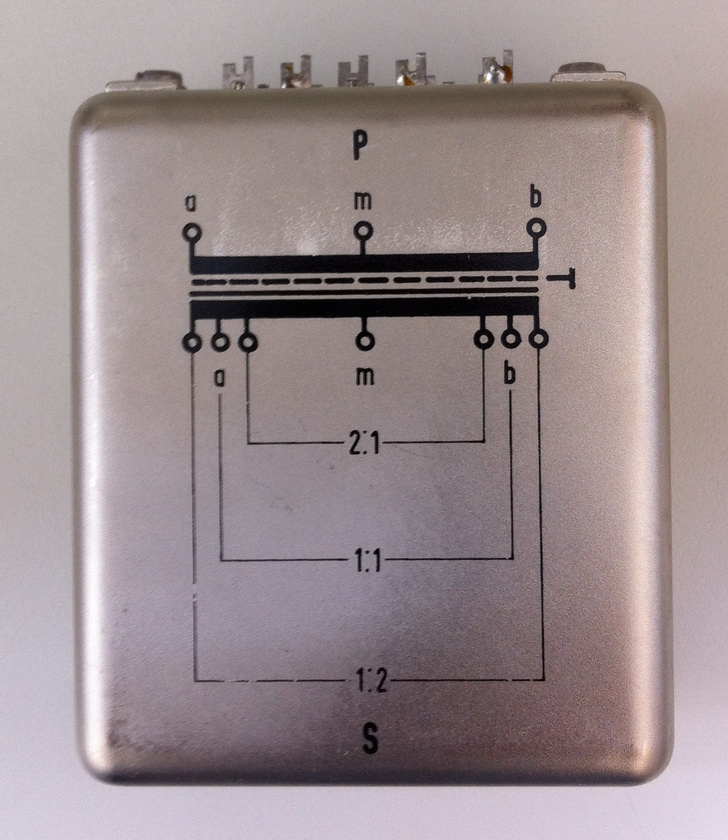

Сердечники для широкополосных трансформаторов делали из двух частей (Multikern), большое кольцо - 80% - железо; кольцо поменьше - 20% - пермаллой или что то в этом духе, два сердечника в одном флаконе. Типичный представитель в закрепке (курочить по понятным причинам не стал) исполнение - на века, берём пример ;-)
|
|
|
|
|
| VK | Дата: Суббота, 17.03.2012, 17:40 | Сообщение # 395 |
|
Группа: Модераторы
Сообщений: 9885
Статус: Offline
Страна: Германия
|
Quote (hsi) большое кольцо - 80% - железо; кольцо поменьше - 20% - пермаллой или что то в этом духе, два сердечника в одном флаконе.
Конечно такое найдено опытным путём и совпадение элементов не случайно, за исключением самой нано-технологии. Она даёт именно всё то что было недостигнуто ранее - допустим отсуствие гистерезиса. А что это такое? Внутри самой петли гистерезиса и находились все свойства материаллав работающих с магнитным полем, можно сказать это их визитно-техническая карточка. Есть у материалла гистерезис это значит есть остаточное магнитное поле даже при 0 значении магнитного потока. Значит это и ещё, что материалл намагничивается в одном графике, а возрат из этого состояния делает в другом графике - а это искажения. А остаточное магнитное поле говорит что материалл плохо будет работать в двухполупериодном режиме и для устранения этого недостатка надо специальные меры.
Да с нано-торами проще там нет гистерезиса и сам материалл быстро набирает магнитное поле и быстро его отдаёт без остатка. Это уже проверено в схемах двухполупериодного драйвера. Работает у меня такой в гибридном усилителе в участке между лампами и транзисторами. Такой усилитель как и его "дирежёр" нано-тор обладает уникальными свойствами, отличная вещь получилась.
|
|
|
|
|
| hsi | Дата: Вторник, 20.03.2012, 15:30 | Сообщение # 396 |
|
Группа: Удаленные
|
Кому мотать лень:
http://www.vt4c.com/shop/program/main.php?cat_id=1027&group_id=7
DA-35-Nano
Daburu 20W Nano-crystal Double-C core output transformer 3.5k:4/8/16ohm Single Ended
Кстати подойдёт и к 2А3. Показательно:
DA-35-Nano
( Non-stock item, please call )
Quantity (Pair) Price (US$)
1 - 3 1950.00
4 - 19 1880.00
20 or more 1820.00
Мотают только на заказ, но если это то, о чём вся ветка - смысл вложить 2000,- зелёных и не мучиться!
|
|
|
|
|
| Alexandr | Дата: Среда, 21.03.2012, 09:17 | Сообщение # 397 |
Группа: Проверенные
Сообщений: 1887
Статус: Offline
Страна: Российская Федерация
|
Quote (hsi) Мотают только на заказ, но если это то, о чём вся ветка - смысл вложить 2000,- зелёных и не мучиться!
64 тысячи рублей - оху..ь!
Высшая музыкальность в области мысли.
Нильс Бор
|
|
|
|
|
| GUNFU | Дата: Среда, 21.03.2012, 10:09 | Сообщение # 398 |
|
Группа: Проверенные
Сообщений: 411
Статус: Offline
Страна: Российская Федерация
|
Quote (Alexandr) 64 тысячи рублей - оху..ь!
Сообщение отредактировал GUNFU - Среда, 21.03.2012, 10:13 |
|
|
|
|
| hsi | Дата: Среда, 21.03.2012, 10:15 | Сообщение # 399 |
|
Группа: Удаленные
|
Quote (Alexandr) 64 тысячи рублей - оху..ь!
http://www.vacuumschmelze.de/fileadm....171.pdf
Два разрезных сердечника сечением около 5см² : 670,- евро... дорого конечно :-(
|
|
|
|
|
| GUNFU | Дата: Среда, 21.03.2012, 10:21 | Сообщение # 400 |
|
Группа: Проверенные
Сообщений: 411
Статус: Offline
Страна: Российская Федерация
|
Да все в итоге упереться в средства и время.. стоит ли иногда городить огород?
|
|
|
|
|
| hsi | Дата: Среда, 21.03.2012, 14:49 | Сообщение # 401 |
|
Группа: Удаленные
|
Quote (VK) Вполне возможно эта страничка может и не открыться со старыми ценами более.
Magnetec жив! Шоп работает, цены - те же, в свете последних событий тендирую к двойным кернам М-113. 4см² - 120,-€. Мотать правда будет ещё сложней :-(
|
|
|
|
|
| VK | Дата: Среда, 21.03.2012, 17:53 | Сообщение # 402 |
|
Группа: Модераторы
Сообщений: 9885
Статус: Offline
Страна: Германия
|
Quote (hsi) Мотать правда будет ещё сложней :-(
Ну это зависит только от крепости рук, пока и 3кГ мотаю без устали.

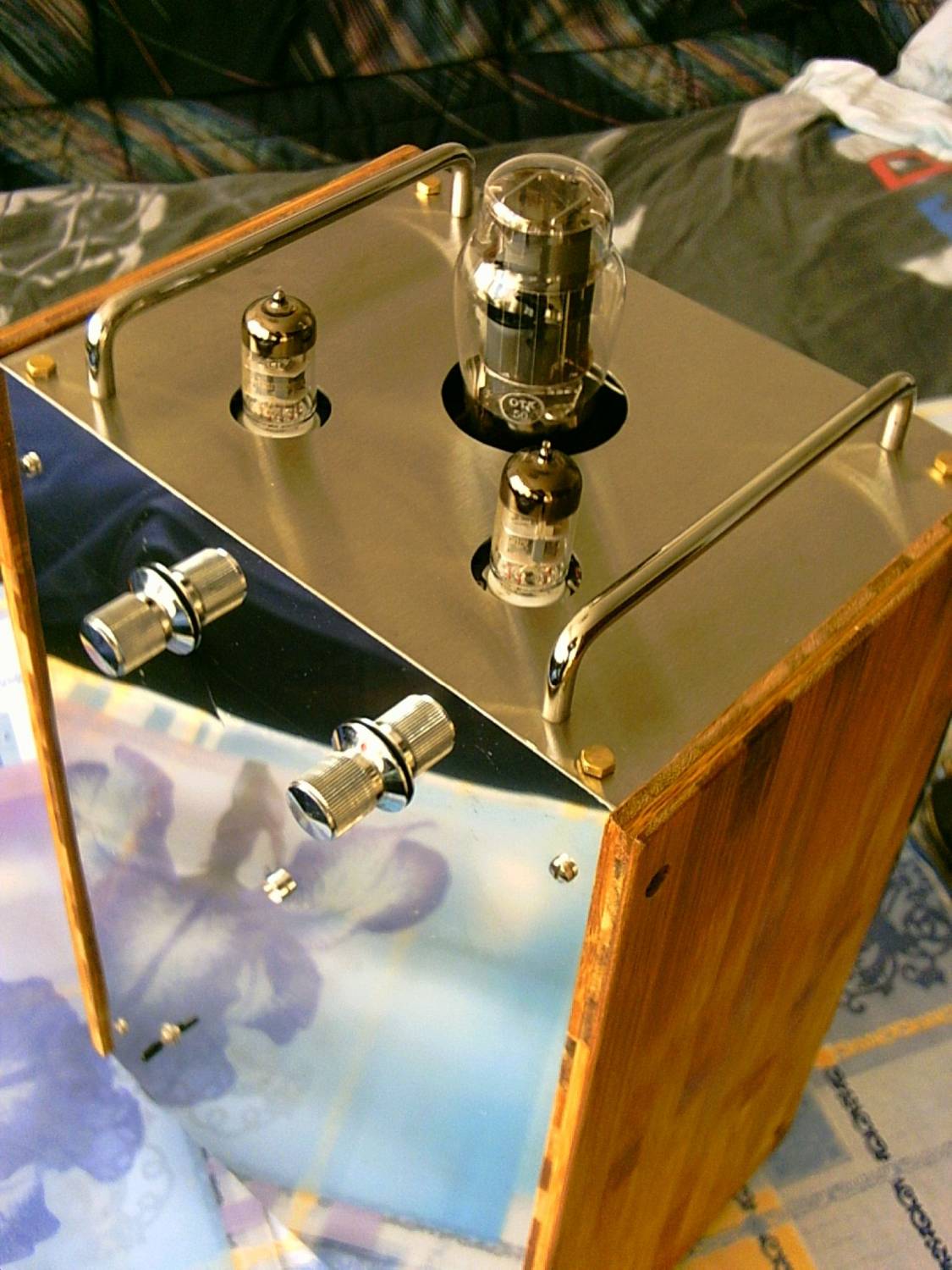

А вот законченная работа - гибрид на нано-кристаллине. Будем писать отдельную ветку о усилителях на нано?
|
|
|
|
|
| GUNFU | Дата: Пятница, 23.03.2012, 06:41 | Сообщение # 403 |
|
Группа: Проверенные
Сообщений: 411
Статус: Offline
Страна: Российская Федерация
|
Quote (Alexandr) 64 тысячи
Сообщение отредактировал GUNFU - Пятница, 23.03.2012, 09:26 |
|
|
|
|
| Konstantin740iL | Дата: Пятница, 23.03.2012, 10:59 | Сообщение # 404 |
|
Группа: Проверенные
Сообщений: 525
Статус: Offline
Страна: Украина
Город: Czernowitz
|
Валентин, это два канала? Панели из нержавейки?
Mit Freundlichen Grüßen, Konstantin
|
|
|
|
|
| VK | Дата: Пятница, 23.03.2012, 11:22 | Сообщение # 405 |
|
Группа: Модераторы
Сообщений: 9885
Статус: Offline
Страна: Германия
|
Это все 2х50W и в одном корпусе. Да, панели из нержавейки, верхняя панель с полировкой штрихами, а передняя оычное под зеркало, я его полировать не стал и блеск остался как был. Внутри для питения своя малая "электрическая станция" - сихранизатор Васянина на 6Н13С.
|
|
|
|
|
