Нано - торы.
|
|
| hsi | Дата: Вторник, 27.09.2011, 08:48 | Сообщение # 316 |
|
Группа: Удаленные
|
Quote (hsi) Именно так и сделаем, намотаем второй слой и измерим.
...намотал, получил:
Uin = 11,7V/eff ; 16,5V/pp
Uout = 5,6V/eff ; 8V/pp
Pout/16 Ohm = 1,96W
Мощность вроде выходит, напряжение первички для ламп недостаточно :-(
Мотать и мотать...
А вот как усилитель для наушников - самое то:
------------
...и как всегда уже было...
http://www.klaus-boening.de/html/schematics.html#MKIIInew_B
Сообщение отредактировал hsi - Вторник, 27.09.2011, 10:57 |
|
|
|
|
| VK | Дата: Вторник, 27.09.2011, 12:43 | Сообщение # 317 |
Группа: Модераторы
Сообщений: 9883
Статус: Offline
Страна: Германия
|
Quote (hsi) Мощность вроде выходит, напряжение первички для ламп недостаточно :-(
Мотать и мотать...
Это всё равно не так уж и много, с др. сердечниками в два и более раза по более надо.
|
|
|
|
|
| VK | Дата: Среда, 28.09.2011, 11:12 | Сообщение # 318 |
|
Группа: Модераторы
Сообщений: 9883
Статус: Offline
Страна: Германия
|

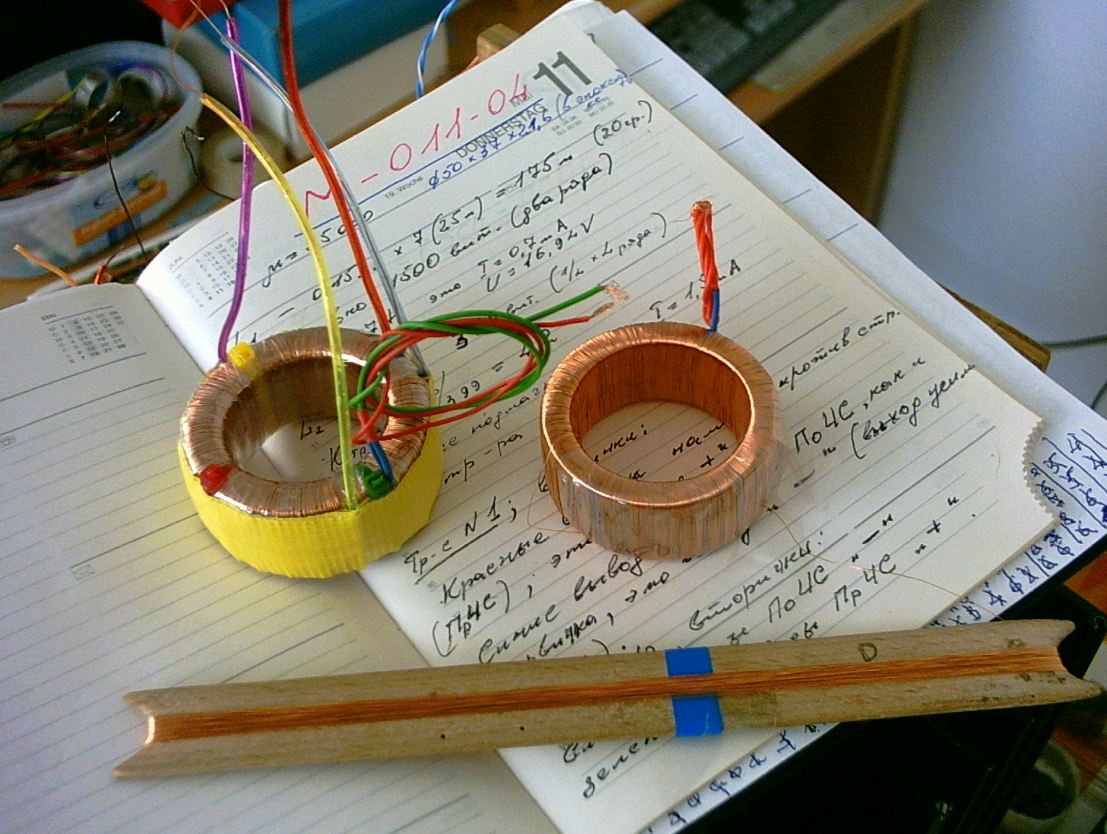

Новоизпечённый с собратом в придачу.
|
|
|
|
|
| Alexandr | Дата: Четверг, 29.09.2011, 10:43 | Сообщение # 319 |
Группа: Проверенные
Сообщений: 1887
Статус: Offline
Страна: Российская Федерация
|
Вот интересная ссылка на "Измерение характеристик выходного трансформатора"
Menno J. Van der Veen, Glass Audio 5/97
http://www.next-sound.ru/article....ora.htm
«Трансформатор с наименьшим значением тока и наиболее прямой линией зависимости тока от поданного напряжения, даст наименьшие искажения по басу... Трансформатор с высоким значением индуктивности первички не обязательно даст минимум искажений по отношению к трансформатору с меньшей индуктивностью... Высокоиндуктивный трансформатор может обладать весьма нелинейной зависимостью тока от напряжения.»
-Рик Берглунд-
Высшая музыкальность в области мысли.
Нильс Бор
Сообщение отредактировал Alexandr - Пятница, 30.09.2011, 02:37 |
|
|
|
|
| VK | Дата: Четверг, 29.09.2011, 11:03 | Сообщение # 320 |
|
Группа: Модераторы
Сообщений: 9883
Статус: Offline
Страна: Германия
|
Quote (Alexandr) Высокоиндуктивный трансформатор может обладать весьма нелинейной зависимостью тока от напряжения.»
Весьма знакомая картина что учили по электротехнике, запаздывание тока по отношению к напряжению в цепи. И что бы такого небыло в каждую схему нужен транс линейный и работающий на данную амплитуду выхода. Линейность это самое лёгкое что обнаруживается на приборах, а вот амплитуда опять таки "набирается" индуктивностью, ... но при этом надо не забыывать сопраьтвление которое наберёт катушка на этой амплитуде, да плюс ток подмагничевания, в нашем случае ток покоя каскада.
Вот что надо сводить вместе, и должен сказать это искуство своего рода.
|
|
|
|
|
| hsi | Дата: Четверг, 29.09.2011, 11:51 | Сообщение # 321 |
|
Группа: Удаленные
|
Quote (VK) запаздывание тока по отношению к напряжению в цепи
именно это и выравнивает комбинированная ОС (ток/напряжение) ;-)
|
|
|
|
|
| VK | Дата: Четверг, 29.09.2011, 12:32 | Сообщение # 322 |
|
Группа: Модераторы
Сообщений: 9883
Статус: Offline
Страна: Германия
|
... и не только, само по себе такое выравнивание происходит в цепи-комбинации LC. Это тоже одна из причин почему я согласился использовать тор через конденсатор.
|
|
|
|
|
| Alexandr | Дата: Четверг, 29.09.2011, 14:04 | Сообщение # 323 |
|
Группа: Проверенные
Сообщений: 1887
Статус: Offline
Страна: Российская Федерация
|
Quote (VK) Линейность это самое лёгкое что обнаруживается на приборах,
Но не мотать же предварительный трансформатор с шагом в 50 витков чтобы обнаружить нелинейность?
Хотя кто его знает, может надо именно так.
Высшая музыкальность в области мысли.
Нильс Бор
Сообщение отредактировал Alexandr - Пятница, 30.09.2011, 02:39 |
|
|
|
|
| GUNFU | Дата: Четверг, 29.09.2011, 19:06 | Сообщение # 324 |
|
Группа: Проверенные
Сообщений: 411
Статус: Offline
Страна: Российская Федерация
|
Quote (Alexandr) Вот интересная ссылка на "Измерение характеристик выходного трансформатора" Menno J. Van der Veen, Glass Audio 5/97 http://www.next-sound.ru/article....ora.htm «Трансформатор с наименьшим значением тока и наиболее прямой линией зависимости тока от поданного напряжения, даст наименьшие искажения по басу... Трансформатор с высоким значением индуктивности первички не обязательно даст минимум искажений по отношению к трансформатору с меньшей индуктивностью... Высокоиндуктивный трансформатор может обладать весьма нелинейной зависимостью тока от напряжения.»
Сообщение отредактировал GUNFU - Четверг, 29.09.2011, 19:09 |
|
|
|
|
| Alexandr | Дата: Пятница, 30.09.2011, 00:55 | Сообщение # 325 |
|
Группа: Проверенные
Сообщений: 1887
Статус: Offline
Страна: Российская Федерация
|
Quote (GUNFU) Во первых данная цитата - Рика Берглунда, а вовсе не Менно Вандервина.
А кто сказал, что это цитата Менно? Да, надо было дать сноску на автора.Исправил.
Высшая музыкальность в области мысли.
Нильс Бор
|
|
|
|
|
| hsi | Дата: Пятница, 30.09.2011, 06:50 | Сообщение # 326 |
|
Группа: Удаленные
|
Интересная страница (к "сожалению" только на немецком)
http://www.b-kainka.de/roehren/trafos.htm
По моему была такая тема у Валентина, постоянный ток во вторичной обмотке, на странице приведена схема для замера трансформатора на предмет нагрузки постоянным током.Добавлено (30.09.2011, 10:50)
---------------------------------------------
А вот как измерять L при помощи звуковой карты:
http://gaedtke.name/SubMenu_Messen/L-Messung.htm
|
|
|
|
|
| Alexandr | Дата: Пятница, 30.09.2011, 08:08 | Сообщение # 327 |
|
Группа: Проверенные
Сообщений: 1887
Статус: Offline
Страна: Российская Федерация
|
Измерение индуктивности трансформатора с учетом подмагничивания:
http://datagor.ru/practice/diy-tech/1130-izmerenie-induktivnosti.html
Высшая музыкальность в области мысли.
Нильс Бор
|
|
|
|
|
| hsi | Дата: Четверг, 06.10.2011, 12:24 | Сообщение # 328 |
|
Группа: Удаленные
|
Сгорел на работе Gradient Power Amplifier, помимо водяного охлаждения - двухтактные оконечники на IGBT BSM100GD60DLC
http://www.infineon.com/dgdl....9fd56ce
Открываются при помощи двухтакного трансформатора от Vacuumschmelze Berlin, на странице:
http://www.vacuumschmelze.de/index.php?id=346&L=0

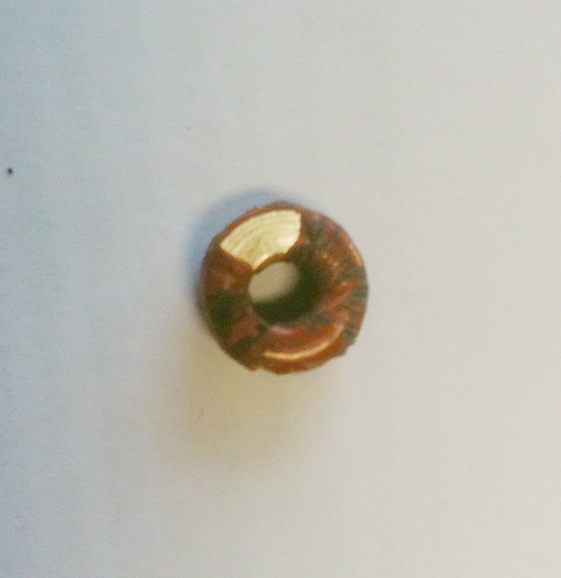

Разобрал один сгоревший (см. фото) нанолента Vitroperm. Для любителей гибридов думаю стоит попробовать.
http://www.vacuumschmelze.de/fileadm...._de.pdf
|
|
|
|
|
| VK | Дата: Четверг, 06.10.2011, 13:39 | Сообщение # 329 |
|
Группа: Модераторы
Сообщений: 9883
Статус: Offline
Страна: Германия
|
Генрих, габарды тора битте. Возможно они сами делают на нано-торах эти трансы, в таблице я пока не увидел подходящего.
|
|
|
|
|
| hsi | Дата: Четверг, 06.10.2011, 14:30 | Сообщение # 330 |
|
Группа: Удаленные
|
Размеры тороида: da = 10,6 mm / Di. = 4 mm / h = 6 mm . Тороид небольшой.
|
|
|
|
|
