Нано - торы.
|
|
| VK | Дата: Суббота, 27.08.2011, 19:39 | Сообщение # 241 |
Группа: Модераторы
Сообщений: 9883
Статус: Offline
Страна: Германия
|
Мотаю второй тор и дошёл до готовой первички, намотал её немного с запасом с расчёта подогнать по замеру индуктивности. Запас сделал вроде не большой, при первом замере получилось аж L=106Н !?!? Явный перебор, давай сматывать, 5м оказались лишними, и замерять одновременно и всё выглядит довольно грубо с моими приборами, так допустим мультиметр диапазон на 200mА при четырёх знаках замера способен дать только десятые доли 0,.mА. Амплитуда замера всего 17V, это не железо, а НП и его в сеть 220V не воткнёшь и я замеряю по самой возможной рабочей амплитуде. Но что заметил что L может играть довольно в больших пределах при таком замере, т.е. нужны не только десятые доли mА, а и сотые доли mА чего прибор не берёт.
Что получилось.
Вроде при указанных условиях замеренный ток 0,7mА и у обоих торах одинаков. Но из-за осторожности на новом торе я посчитал витки вторичной катушки и они у обоих торах одинаковы, а при замере по наряжению они показали различае на 0,18V что в пересчёте составило откланеие на 4,65%. В пересчёте на первичку эта разница оказалась на 70 витков больше у второго тора!?!? И это после их калибровки по L на равенство тока. Вообщем так не договарились, и это слишком грубо, я не могу согласиться с этими 4,65% точности, они потом вылезут и по более. Пришлось скинуть со втрого тора вторичку и скинуть эти лишних 70 витков на первичке. Проверил на мультиметре ток, а он всё теже самые 0,7mА. Т.е. в случае с НТ и замере на низкой амплитуде нужен хороший мультиметр с разрешением в сотые доли mА при замере переменного тока.
Просмотрел каталоги, у меня ещё довольно не дурная китайская игрушка она работает до поддиапазана в 200mА у др. как правило до 500mА. А вот настольный мультиметр это то что можно пожелать себе для спокойной работы с ценой от 300 Евро, допустим.
|
|
|
|
|
| sass | Дата: Понедельник, 29.08.2011, 07:44 | Сообщение # 242 |
Группа: Проверенные
Сообщений: 418
Статус: Offline
Страна: Эстония
|
VK, Здравствуй Валентин. Подскажи где и как приобрести нано-тор с мю=25000
alex
|
|
|
|
|
| VK | Дата: Понедельник, 29.08.2011, 12:01 | Сообщение # 243 |
|
Группа: Модераторы
Сообщений: 9883
Статус: Offline
Страна: Германия
|
Хорошо, в личку.

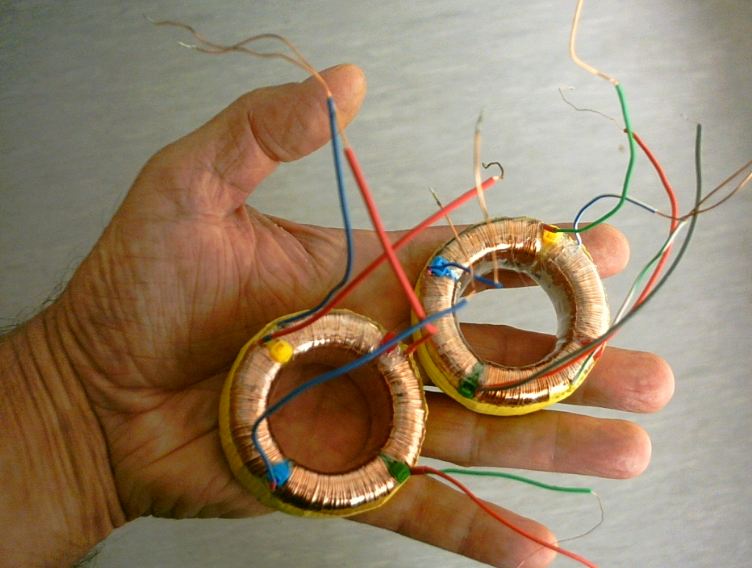

А вот уже готовые НТ для гибрида. Подогнаные и откалиброванные.
|
|
|
|
|
| bisesik | Дата: Понедельник, 29.08.2011, 17:42 | Сообщение # 244 |
Группа: Проверенные
Сообщений: 2411
Статус: Offline
Страна: Казахстан
Город: Алматы
|
Пожалуйста, проверьте ссылки на картинки в начале этой ветки. Ничего не открывается
|
|
|
|
|
| VK | Дата: Понедельник, 29.08.2011, 19:08 | Сообщение # 245 |
|
Группа: Модераторы
Сообщений: 9883
Статус: Offline
Страна: Германия
|
Я дошёл до 10 странице и всё работало, а вот пост #43 ссылки на инфу не открылись.
|
|
|
|
|
| GUNFU | Дата: Понедельник, 29.08.2011, 19:10 | Сообщение # 246 |
|
Группа: Проверенные
Сообщений: 411
Статус: Offline
Страна: Российская Федерация
|

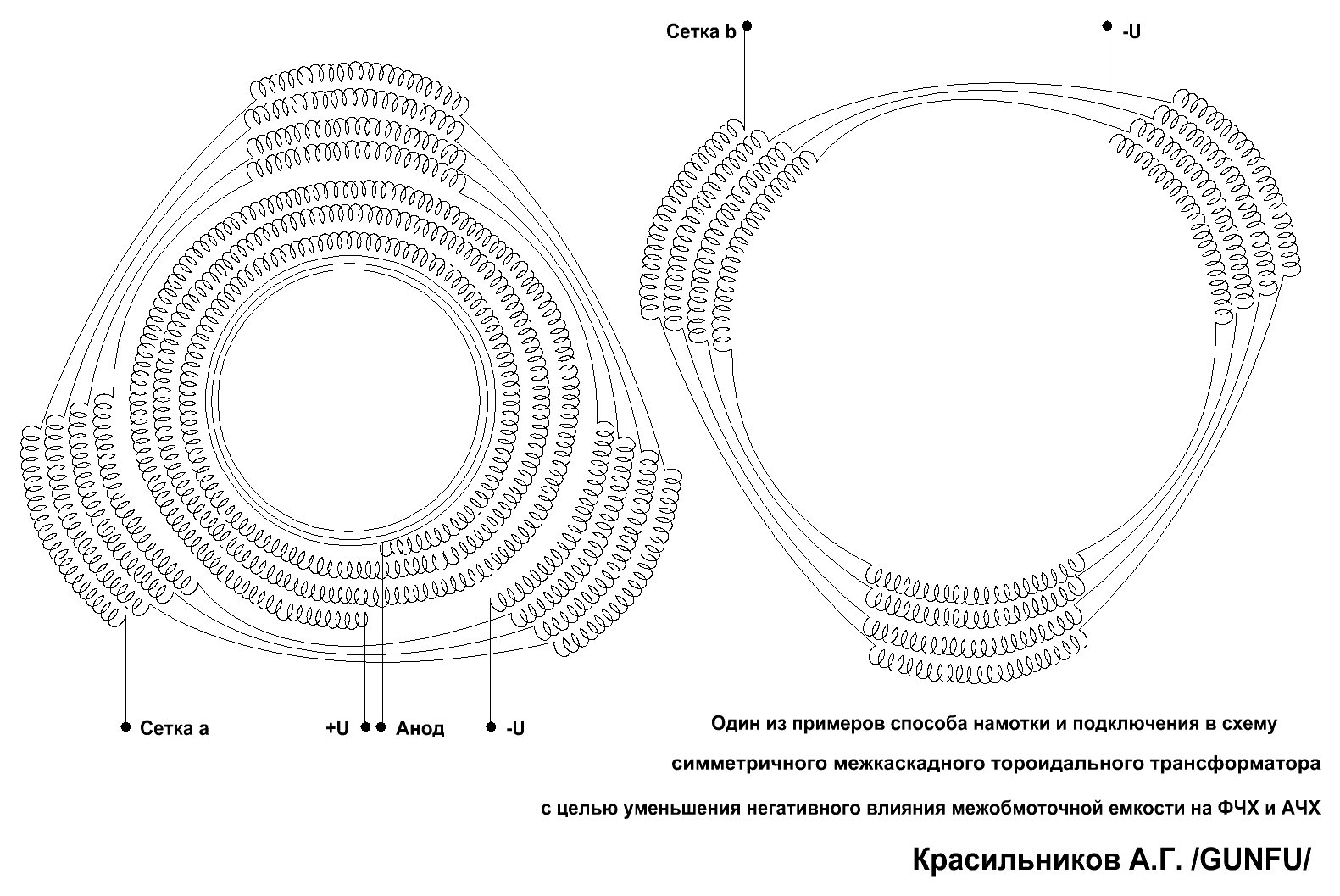

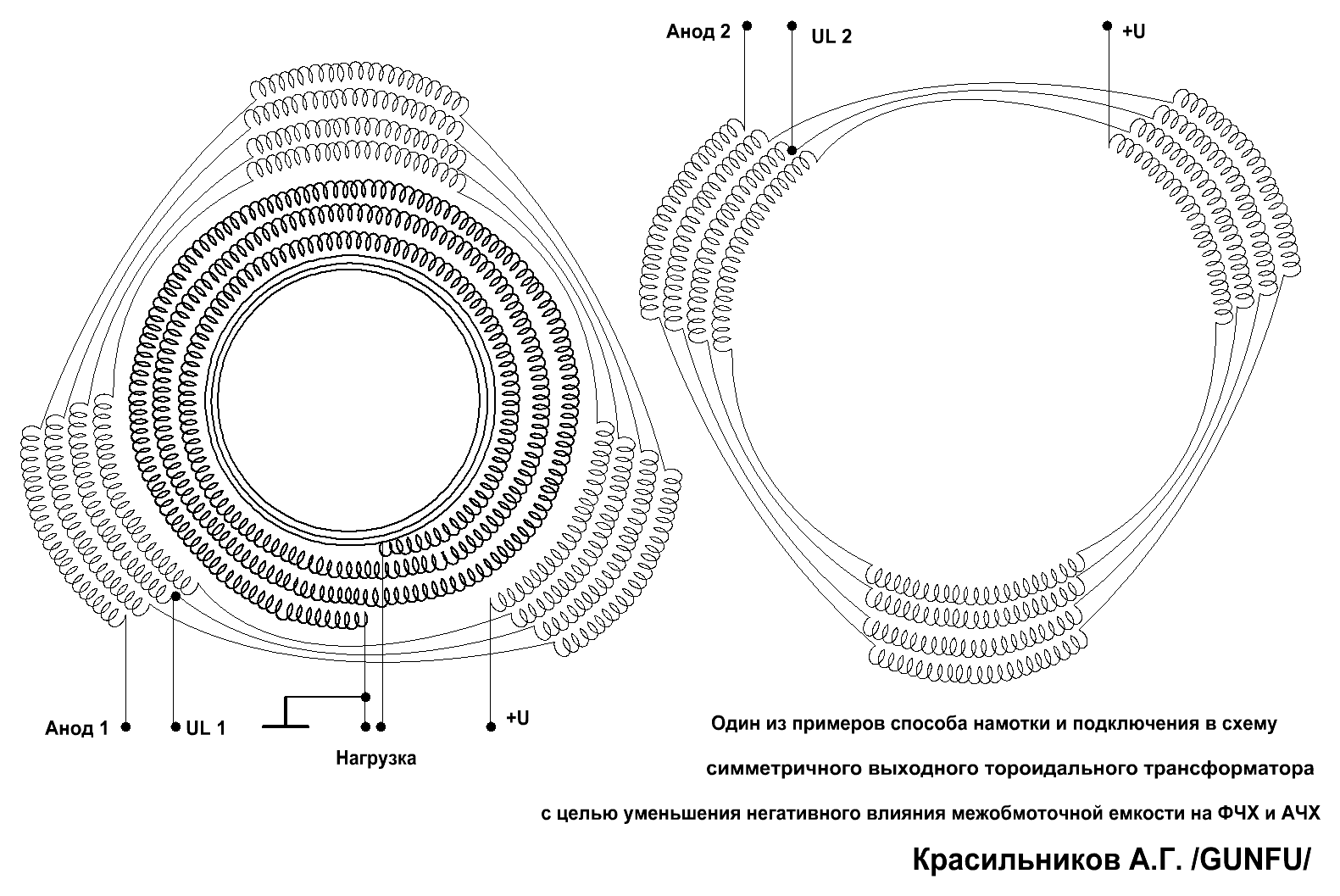

Там было тоже самое, что в данной скрепке. Валентин, тогда 43 пост надо удалить, либо туда эти картинки продублировать.
Сообщение отредактировал GUNFU - Понедельник, 29.08.2011, 19:31 |
|
|
|
|
| bisesik | Дата: Вторник, 30.08.2011, 05:40 | Сообщение # 247 |
|
Группа: Проверенные
Сообщений: 2411
Статус: Offline
Страна: Казахстан
Город: Алматы
|
посты, в которых не открываются вложения:
28
43
69, 91, 92, 130, 131, 132, 141, 142, 143, 163, 164 (их видно в посте, но по ссылке не открываются)
113
116
126
128
149
В общем до 175 поста ни одно вложение не открывается (не путать со ссылками на другие ресурсы). Сказывается перенос ветки из одной темы в другую. Нужно проверять линки в исходниках. Это работа модератора
Сообщение отредактировал bisesik - Вторник, 30.08.2011, 05:41 |
|
|
|
|
| VK | Дата: Вторник, 30.08.2011, 06:05 | Сообщение # 248 |
|
Группа: Модераторы
Сообщений: 9883
Статус: Offline
Страна: Германия
|
Есть недостатки как результат переноса темы, тема возникла в другой ветке и была выделена в отдельную и такте посты как:
28;69;91;92 - утеряны и наврядли их востановишь, т.к. давались ссылки по ходу развития темы и просить у людей востановить такое весьма затруднительно и не производительно.
А вот посты:
130; 131; 132; 141; 142; 143; 163; 164; 113 - это мои картинки и они у меня без проблем открываются. Возможно их мой РС узнаёт, а др. РС без реакции. Кто нибудь может сказать как у них картинки из указанных постов ведут себя?
|
|
|
|
|
| bisesik | Дата: Вторник, 30.08.2011, 06:22 | Сообщение # 249 |
|
Группа: Проверенные
Сообщений: 2411
Статус: Offline
Страна: Казахстан
Город: Алматы
|
Валентин, картинки видно, но по ссылкам снизу они не открываются. Да,короче, ладно - главное видно картинки). Ваш браузер берёт эти картинки видимо из кэша. Обновите страничку с использованием комбинации ctrl+F5 - это обновление без использования кэша.
Сообщение отредактировал bisesik - Вторник, 30.08.2011, 06:23 |
|
|
|
|
| Alexandr | Дата: Четверг, 08.09.2011, 14:55 | Сообщение # 250 |
Группа: Проверенные
Сообщений: 1887
Статус: Offline
Страна: Российская Федерация
|
http://www.trans-mtk.com/page/page97.html
Из сплава 5БДСР делают трансформаторы тока довольно большой мощности, описано влияние магнитного поля, графики.
Интересно в каком магнитном поле их отжигают, в поперечном или продольном?
Фишку вижу в том, что массовое производство не должно стоить дорого. имхо.
Высшая музыкальность в области мысли.
Нильс Бор
|
|
|
|
|
| GUNFU | Дата: Суббота, 10.09.2011, 12:04 | Сообщение # 251 |
|
Группа: Проверенные
Сообщений: 411
Статус: Offline
Страна: Российская Федерация
|
В трансформаторе тока поперечный отжиг, то что нам нужно. Только это Белорусы, судя по тексту они похоже сами мотают и отжигают магнитопроводы. Нужно найти Российского, а не Белорусского потребителя 5БДСР для трансформаторов тока. Крупным производителем трансорматором тока, является Свердловский завод трансформаторов. Узнать бы где они заказывают магнитопроводы, и приобретают готовые или сами изготавливают. Ели заказывают в Аше готовый, то можно заказать аналогичный.
Сообщение отредактировал GUNFU - Суббота, 10.09.2011, 12:11 |
|
|
|
|
| Konstantin740iL | Дата: Понедельник, 12.09.2011, 11:54 | Сообщение # 252 |
Группа: Проверенные
Сообщений: 525
Статус: Offline
Страна: Украина
Город: Czernowitz
|
Валентин, а вы не пробовали эти торы соединять вместе, как на параметры это влияет не ли каких-то потерь?
Все таки площадь сердечника в два раза больше.
Mit Freundlichen Grüßen, Konstantin
|
|
|
|
|
| VK | Дата: Понедельник, 12.09.2011, 12:19 | Сообщение # 253 |
|
Группа: Модераторы
Сообщений: 9883
Статус: Offline
Страна: Германия
|
Konstantin740iL, они уже намотаны и переделывать я их не желаю. А смысла в сложении нет, следующий размер от фирмы изготовителя по сечению более чем в два раза, а стоит только в два раза больше.
|
|
|
|
|
| Konstantin740iL | Дата: Понедельник, 12.09.2011, 12:23 | Сообщение # 254 |
|
Группа: Проверенные
Сообщений: 525
Статус: Offline
Страна: Украина
Город: Czernowitz
|
Я все присматриваюсь как для выходного трансформатора хотя бы для наушников, для пробы.
Mit Freundlichen Grüßen, Konstantin
|
|
|
|
|
| Alexandr | Дата: Вторник, 13.09.2011, 15:24 | Сообщение # 255 |
|
Группа: Проверенные
Сообщений: 1887
Статус: Offline
Страна: Российская Федерация
|
Вот, "для присматривания" кое какие резюме, пусть аморф, но все же видно верное направление:
