Так чем же на самом деле является АО Торнадо?
|
|
| alpetr2003 | Дата: Воскресенье, 29.06.2014, 05:23 | Сообщение # 1081 |
Группа: Модераторы
Сообщений: 4257
Статус: Offline
Страна: Российская Федерация
Город: Краснодар/Люберцы
|
Два дня занимался замерами и освоил прикольную програмку TrueRTA 3.5.5 Похоже, что в ней очень легко подловить ту самую низкочастотную модуляцию, которая ответсвенна за "сферу звука" (по терминологии Валентина) или рандомизацию фаз (по Бобби-Лихницкому)
Выкладываю веселые картинки для публичного обсуждения:

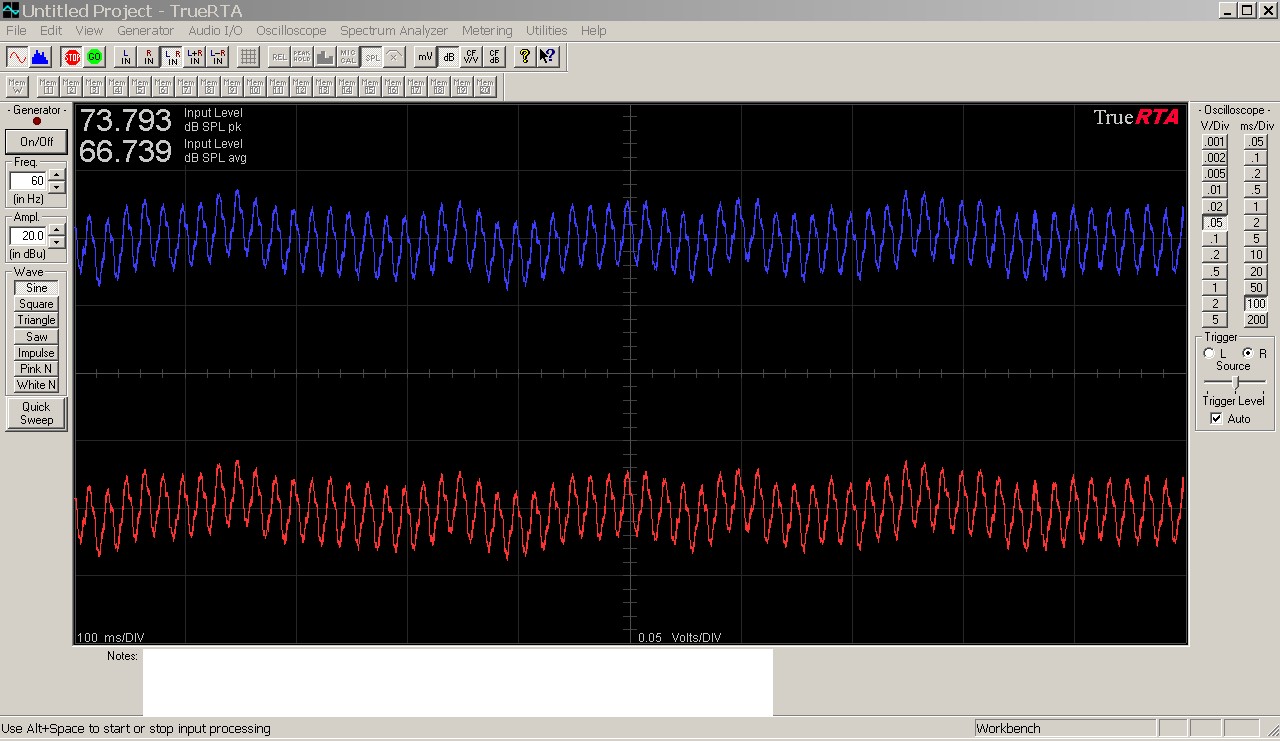

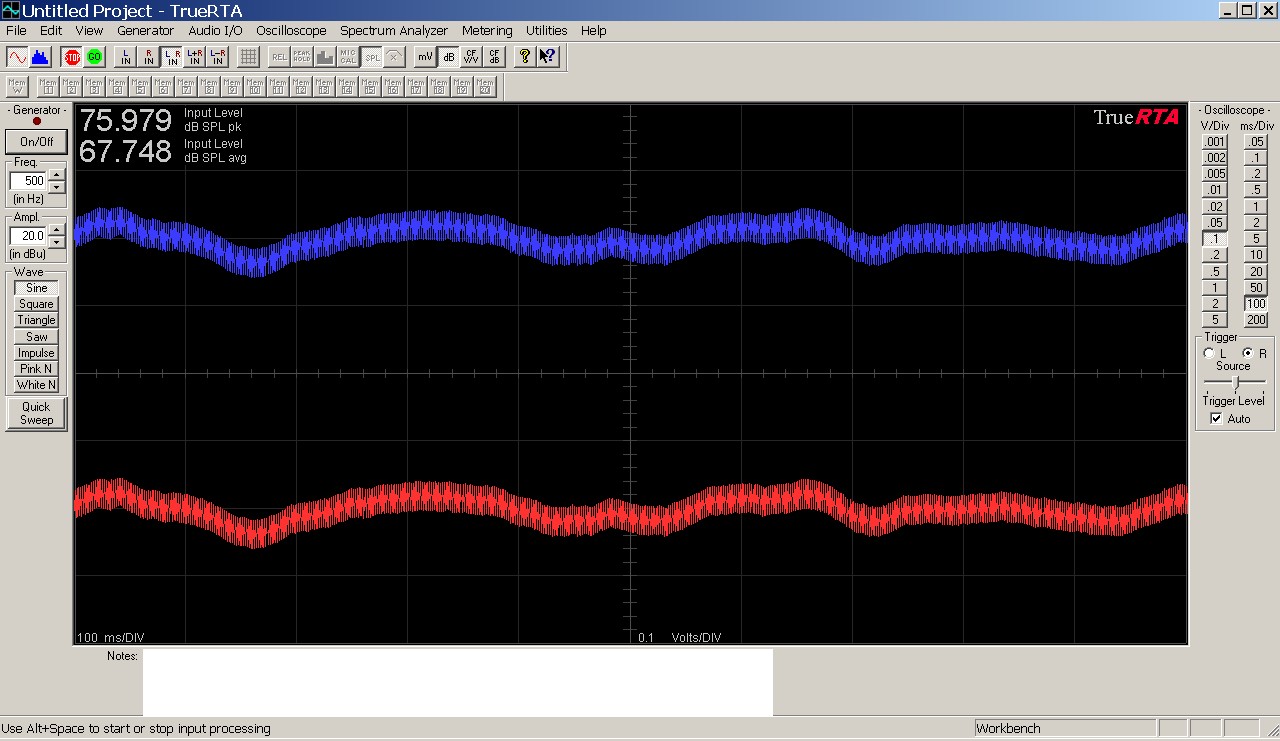

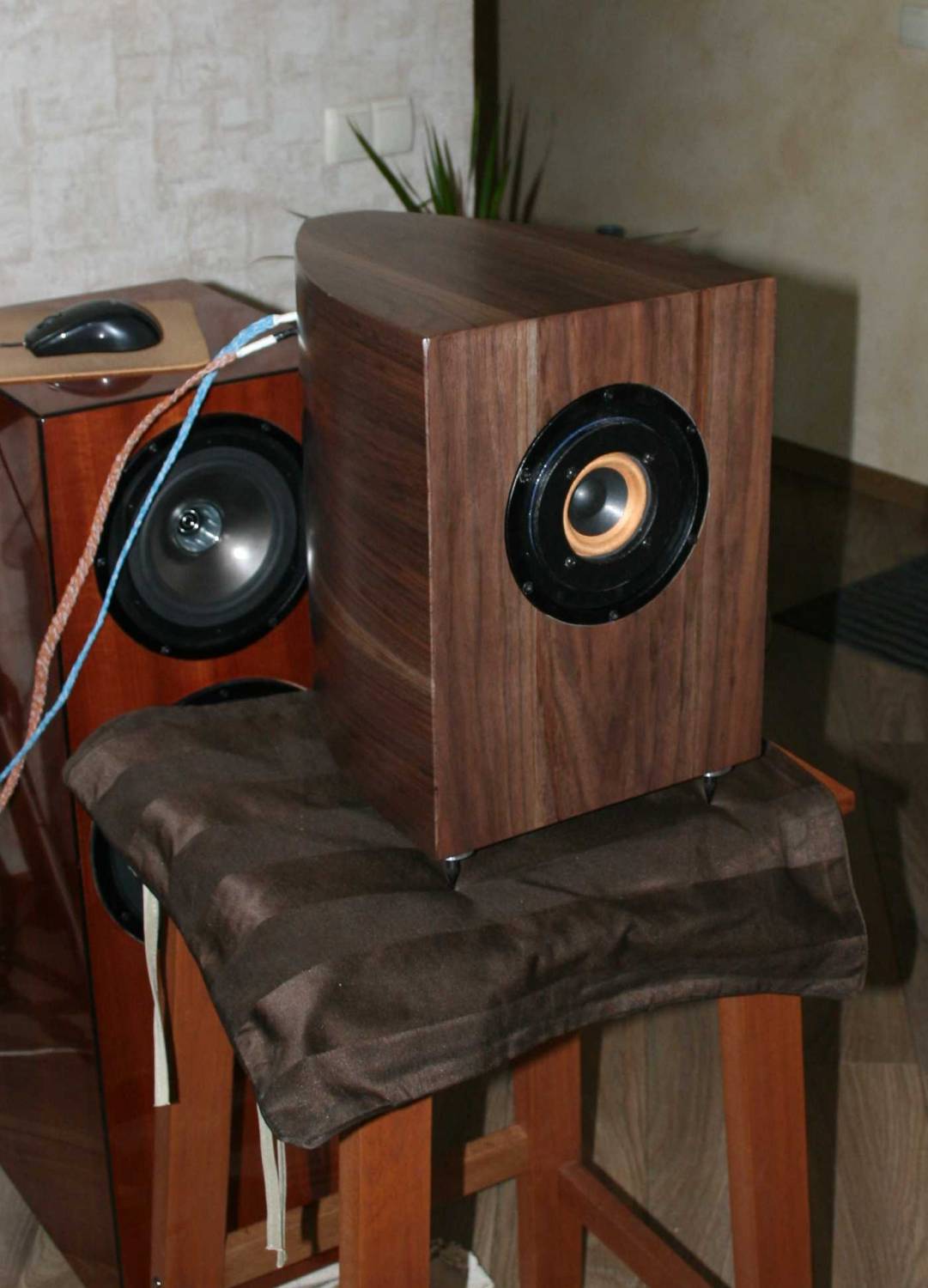

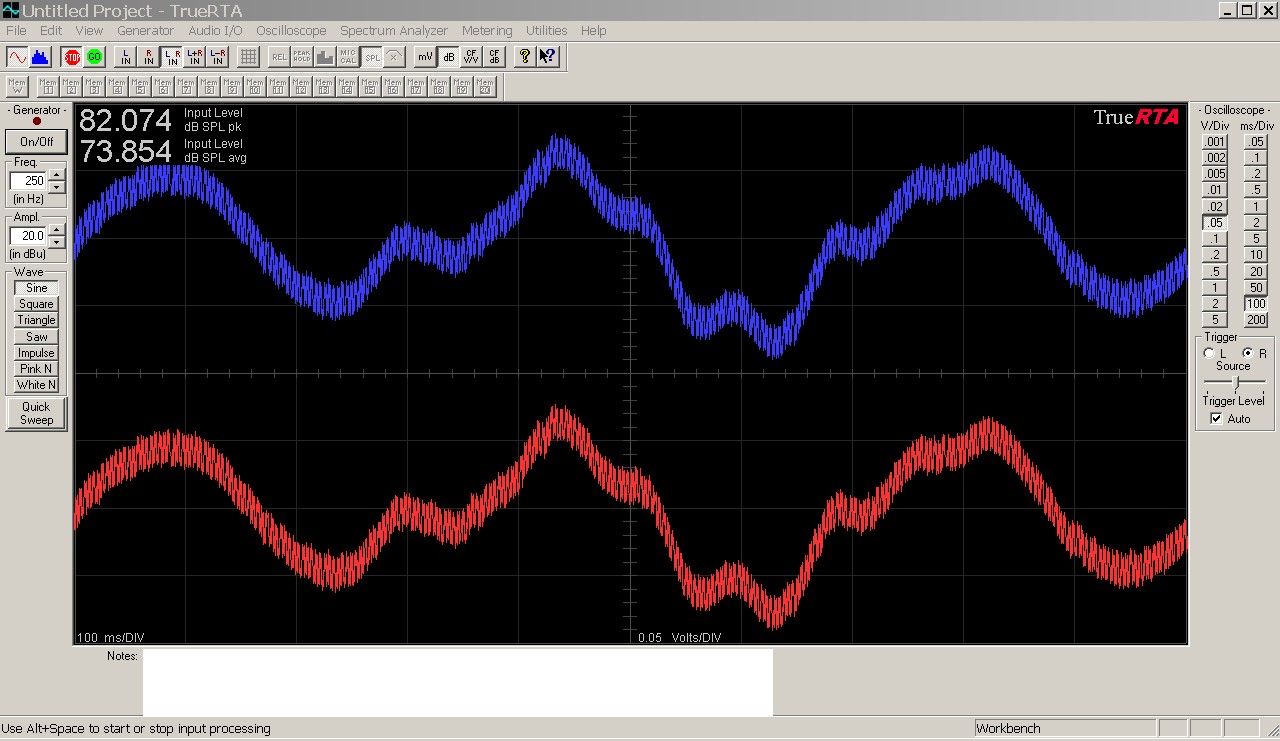

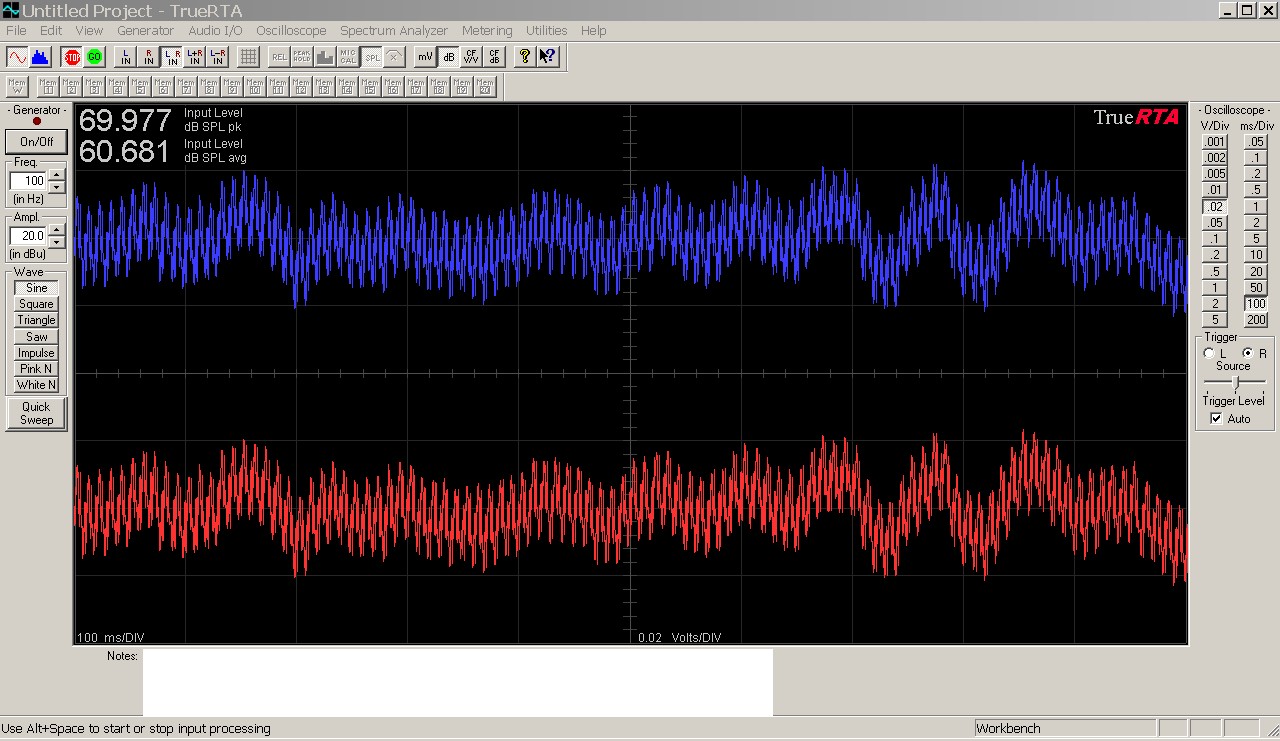

Замеры выполнялись на однополосных АС на базе трехдюймовых ШП, калиброванный микрофон ЕММ6 с расстояния один метр:
Алексей
|
|
|
|
|
| VK | Дата: Воскресенье, 29.06.2014, 06:46 | Сообщение # 1082 |
Группа: Модераторы
Сообщений: 9913
Статус: Offline
Страна: Германия
|
Ну что есть что на картинках? Там же два графика...
Добавлено:
Не могу понять как удалось "увеличить" амплитуду модуляции основного сигнала? По картинкам так всё вроде без изменений.
|
|
|
|
|
| alpetr2003 | Дата: Воскресенье, 29.06.2014, 06:53 | Сообщение # 1083 |
|
Группа: Модераторы
Сообщений: 4257
Статус: Offline
Страна: Российская Федерация
Город: Краснодар/Люберцы
|
По задумке создателей программы это окно должно работать в режиме двухлучевого осциллографа. На один вход должен подаваться входной сигнал с источника, на другой выход с микрофона. Но видать не все баги ещё подчистили, сколько ни пытался поменять установки, программулина берет на оба луча только микрофонный выход... Поэтому и имеем два идентичных сигнала на обеих лучах.
Алексей
|
|
|
|
|
| alpetr2003 | Дата: Воскресенье, 29.06.2014, 06:55 | Сообщение # 1084 |
|
Группа: Модераторы
Сообщений: 4257
Статус: Offline
Страна: Российская Федерация
Город: Краснодар/Люберцы
|
Цитата VK (  ) Не могу понять как удалось "увеличить" амплитуду модуляции основного сигнала? По картинкам так всё вроде без изменений.
Амплитуда сигнала везде одинаковая, меняется только масштаб шкалы визуализации.
Алексей
|
|
|
|
|
| VK | Дата: Воскресенье, 29.06.2014, 06:59 | Сообщение # 1085 |
|
Группа: Модераторы
Сообщений: 9913
Статус: Offline
Страна: Германия
|
У тебя от картинке к картинке амплитуда модуляции больше показана, там что регулировка есть?
|
|
|
|
|
| alpetr2003 | Дата: Воскресенье, 29.06.2014, 07:08 | Сообщение # 1086 |
|
Группа: Модераторы
Сообщений: 4257
Статус: Offline
Страна: Российская Федерация
Город: Краснодар/Люберцы
|
Нет, это всего лишь эффект масштабирования.
Алексей
|
|
|
|
|
| VK | Дата: Воскресенье, 29.06.2014, 08:47 | Сообщение # 1087 |
|
Группа: Модераторы
Сообщений: 9913
Статус: Offline
Страна: Германия
|
На мой взгляд это не так. Когда идёт эффект масштабирования увеличивается всё что находится в картинке, а тут прога выделила только одну частоту из двух имеющихся как параметры, это можно получить только спец. установкой или "ошибкой" в проге.
|
|
|
|
|
| Bobby_II | Дата: Понедельник, 30.06.2014, 22:35 | Сообщение # 1088 |
Группа: Проверенные
Сообщений: 5526
Статус: Offline
Страна: Российская Федерация
Город: Санкт-Петербург
|
Какая частота модуляции? 100мс/10Гц?
я понимаю что вам нечем,
но всё-ж попробуйте понять!!!
|
|
|
|
|
| alpetr2003 | Дата: Вторник, 01.07.2014, 04:42 | Сообщение # 1089 |
|
Группа: Модераторы
Сообщений: 4257
Статус: Offline
Страна: Российская Федерация
Город: Краснодар/Люберцы
|
Получается так, что да - основная частота в районе 10 Гц.
Алексей
|
|
|
|
|
| Bobby_II | Дата: Вторник, 01.07.2014, 06:44 | Сообщение # 1090 |
|
Группа: Проверенные
Сообщений: 5526
Статус: Offline
Страна: Российская Федерация
Город: Санкт-Петербург
|
Ну вот вроде и "нарисовался" инструментальный метод измерения степени Торнадности.
я понимаю что вам нечем,
но всё-ж попробуйте понять!!!
|
|
|
|
|
| alpetr2003 | Дата: Четверг, 03.07.2014, 13:21 | Сообщение # 1091 |
|
Группа: Модераторы
Сообщений: 4257
Статус: Offline
Страна: Российская Федерация
Город: Краснодар/Люберцы
|
Ещё один эксперимент, тянущий на Шнобелевскую премию  Включайте воображение и выкладывайте ваше теоретическое обоснование!

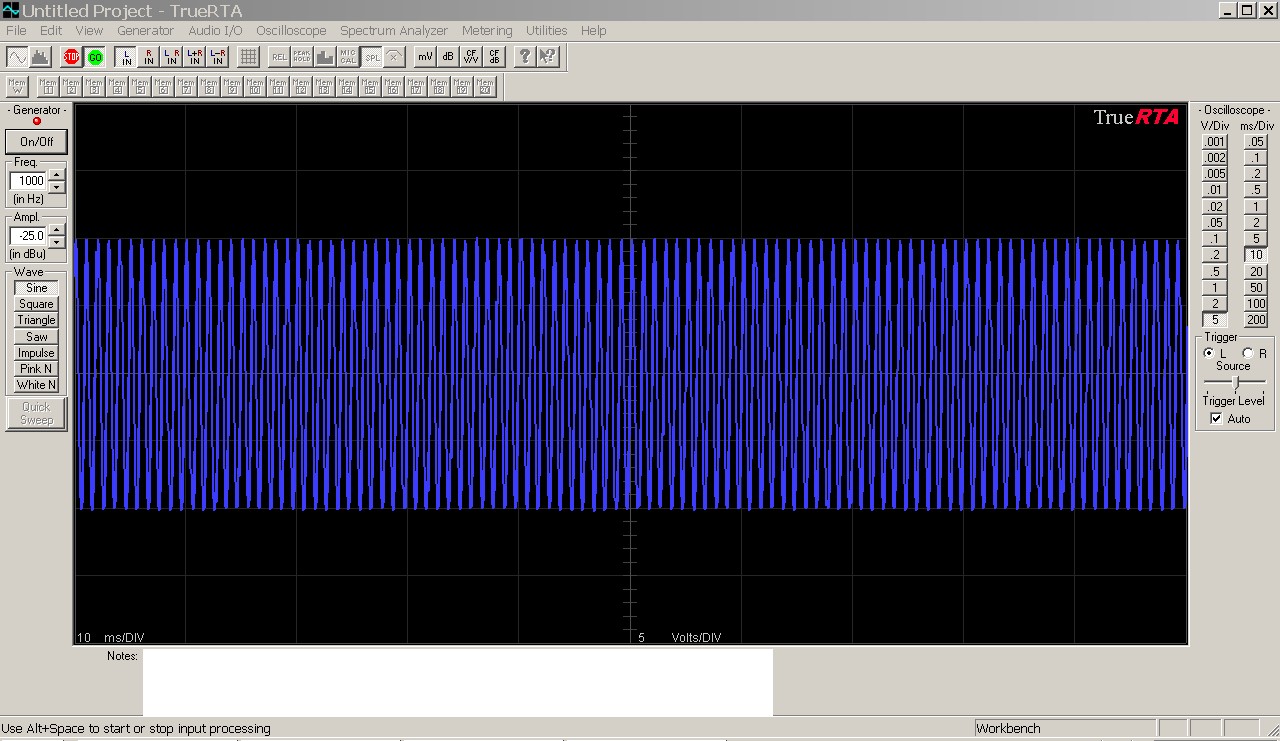

На АС Торнадо подается сигнал 1 кГц. Замер ведется на расстоянии полтора метра от АС:

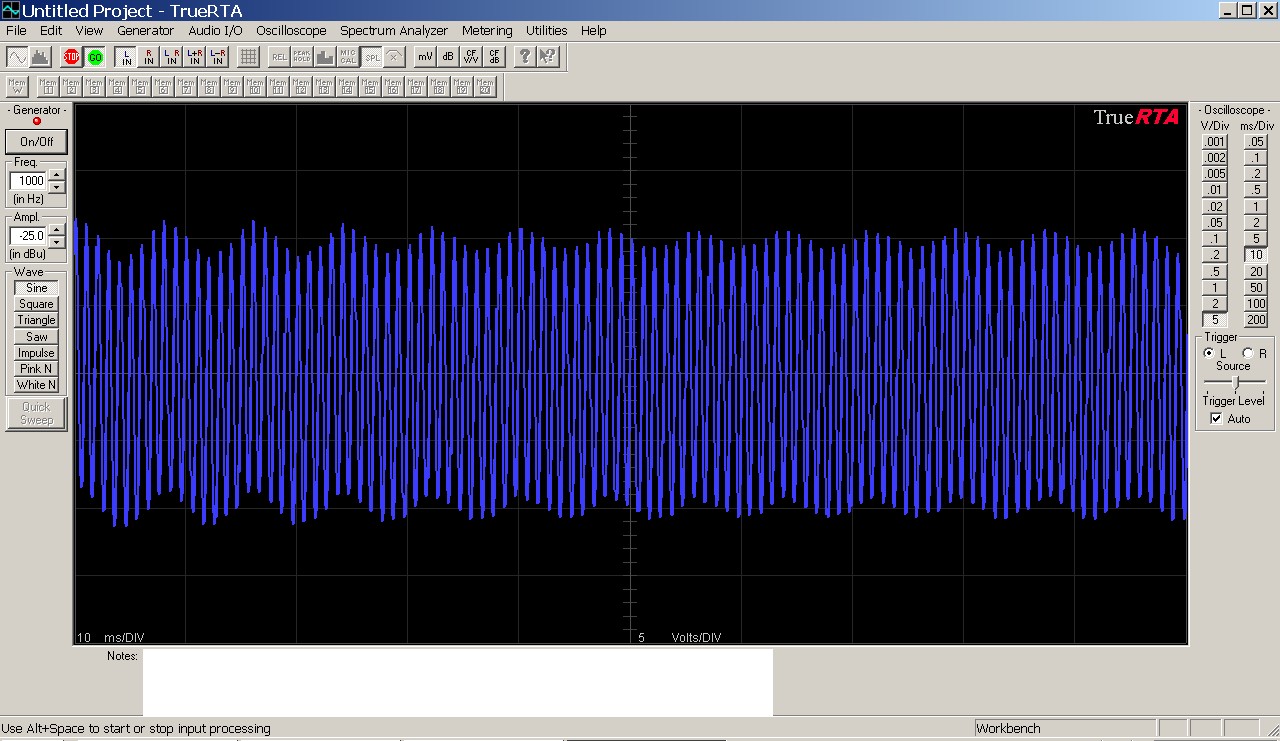

А вот тот же самый замер, но в комнате появился некий дополнительный фактор. Ну а теперь отгадайте, что изменилось и какой такой дополнительный фактор появился в комнате?
Алексей
|
|
|
|
|
| Bobby_II | Дата: Четверг, 03.07.2014, 13:30 | Сообщение # 1092 |
|
Группа: Проверенные
Сообщений: 5526
Статус: Offline
Страна: Российская Федерация
Город: Санкт-Петербург
|
Привидение????
я понимаю что вам нечем,
но всё-ж попробуйте понять!!!
|
|
|
|
|
| alpetr2003 | Дата: Четверг, 03.07.2014, 14:07 | Сообщение # 1093 |
|
Группа: Модераторы
Сообщений: 4257
Статус: Offline
Страна: Российская Федерация
Город: Краснодар/Люберцы
|
Цитата Bobby_II ( ) Привидение????
Мимо цели!
Алексей
|
|
|
|
|
| VK | Дата: Четверг, 03.07.2014, 16:19 | Сообщение # 1094 |
|
Группа: Модераторы
Сообщений: 9913
Статус: Offline
Страна: Германия
|
Ну неужели разучились считать? Это модуляция в 100Гц со стороны, где то включен мощный источник модуляции, допустим сабвуфер.
|
|
|
|
|
| alpetr2003 | Дата: Четверг, 03.07.2014, 16:49 | Сообщение # 1095 |
|
Группа: Модераторы
Сообщений: 4257
Статус: Offline
Страна: Российская Федерация
Город: Краснодар/Люберцы
|
Цитата VK ( ) Ну неужели разучились считать? Это модуляция в 100Гц со стороны, где то включен мощный источник модуляции, допустим сабвуфер.
Валентин, прямо в точку - зачетный ответ. Это я издавал звук "мууууу"  Вот что значит практик.
