Хитрые схемы и устройства.
SbaranovДата: Суббота, Вчера, 10:17 | Сообщение # 31
Группа: Проверенные
Сообщений: 475
Статус: Offline
Страна: Украина
Город: Каховка
Ну всё.
Теперь можете как то это расшифровывать.



Добавлено (10.01.2026, 10:23)
---------------------------------------------

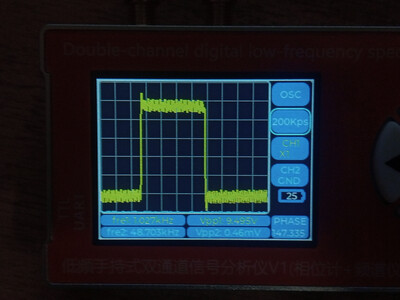

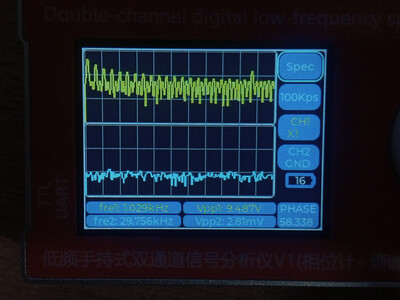

В целом форма очень близкая.
Но видно, что фронт и спад потребляет три ступеньки.
Это и работа фильтра, и возможно что то пропускает мимо
обработка аналога в ШИМ. А так же наверное нужно разбираться
какая вообще цена ступеньки по длительности.
В оригинале её не видно так явно.
Но можно попробовать картинку растянуть ещё больше.

Прикрепления: 69117918.jpg (298.5 Kb) · 18150972.jpg (299.1 Kb) · 01844863.jpg (267.5 Kb) · 44242610.jpg (250.2 Kb)

У меня всё не так.
SbaranovДата: Суббота, Вчера, 10:45 | Сообщение # 32
Группа: Проверенные
Сообщений: 475
Статус: Offline
Страна: Украина
Город: Каховка
Вот пожалуй лучшее, что можно выжать с этого прибора.
У него нет ручной настройки синхронизации и сдвига по горизонтали,
всё в автомате.
В целом всё происходит - рост и спад где-то за одно колебание тактовой
частоты. Это означает, что есть потеря положения сигнала примерно на
1/455 часть секунды или немного меньше и это наверное 0,2% для 1000 герц.
Для более высоких частот этот процент намного выше, и если к примеру ШИМ
сам по себе не успевает начать свой первый импульс под короткий всплеск, то он
просто исчезнет будто его и не было. По крайней мере я так думаю, а вам самим
об этом судить, прав я или нет.
И опять же ни кто не отменял динамические ошибки с амплитудами после восстановления
их с задержками даже если они прошли.
Правда что-то очень похожее делает и индуктивный фильтр после ЦАПа, но там нет постоянного
присутствия несущей частоты, что к примеру при первом или последнем импульсе может суммироваться
с ним по силе воздействия на динамики и давать свои особые искажения в виде не оправданных скачков
уровня и я думаю, что это и есть то, что называется "песочком в звуке" вместо его прозрачности в отношении
мелких деталей.


Добавлено (10.01.2026, 10:54)
---------------------------------------------
Ещё кроме потери сигнала, как бы его следствия изменяется сама ширина импульса
который усиливается, а это опять эквивалентно колебаниям амплитуды или мощности.
Всё конечно не сильно заметно, особенно потому, что имеет почти случайный характер,
и не все такое воспринимают на слух.
Прикрепления: 92462538.jpg (257.3 Kb)

У меня всё не так.

Сообщение отредактировал Sbaranov - Суббота, 10.01.2026, 11:03
alpetr2003Дата: Суббота, Вчера, 11:03 | Сообщение # 33
Группа: Модераторы
Сообщений: 4349
Статус: Offline
Страна: Российская Федерация
Город: Краснодар/Люберцы
Цитата Sbaranov ()
Да Алексей, это AIYIMA A200
с этим чипом TPA3255 - который по сути рекламируется в знакомых видео с Ютуба как один из
очень неплохих.

Ок, спасибо Сергей. Вот для сравнения замеры эксперта с DIY. Интересно было бы ещё увидеть на замерах версию TPA3255 c функцией PFFB, которая субъективно дает заметную прибавку в качестве работы усилителя. Она напрмер имеется в AIYIMA A80, которую я рекомендовал поробовать Валентину.
Алексей
SbaranovДата: Суббота, Вчера, 11:04 | Сообщение # 34
Группа: Проверенные
Сообщений: 475
Статус: Offline
Страна: Украина
Город: Каховка
Синус с этого усилителя я сделаю чуть позже, и пока даже не могу представить чего увидим мы.
У меня всё не так.
SbaranovДата: Суббота, Вчера, 11:38 | Сообщение # 35
Группа: Проверенные
Сообщений: 475
Статус: Offline
Страна: Украина
Город: Каховка

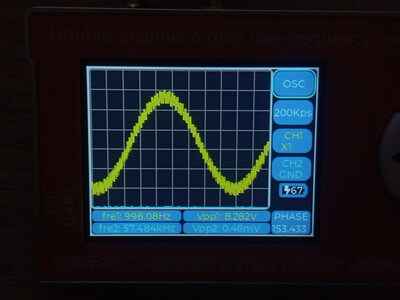

Это уже синус 1 кГц
с тестовой записи 192/24
через несимметричный штатный выход с операционным усилителем
(не индуктивный фильтр)



Добавлено (10.01.2026, 11:44)
---------------------------------------------
Я проверил источник сам по себе.
Он даёт такие же цифры!
Но гармоник высшего порядка заметно меньше.
Прикрепления: 55418202.jpg (274.4 Kb) · 35475847.jpg (246.1 Kb)

У меня всё не так.

Сообщение отредактировал Sbaranov - Суббота, 10.01.2026, 11:46
