Плоская катушка и четыре магнита
|
|
| moslist | Дата: Четверг, 23.01.2025, 04:20 | Сообщение # 721 |
|
Группа: Проверенные
Сообщений: 1241
Статус: Offline
Страна: Чад
Город: https://t.me/moslistru
|
Цитата овэд (  ) чем балуетесь?
На выставке побывал
https://rutube.ru/video/bbea80185a3c68d7196c5528be26e785/?r=a
|
|
|
|
|
| овэд | Дата: Четверг, 23.01.2025, 04:47 | Сообщение # 722 |
|
Группа: Проверенные
Сообщений: 406
Статус: Offline
Страна: Российская Федерация
|
Цитата moslist ( ) На выставке побывал |
|
|
|
|
| moslist | Дата: Четверг, 23.01.2025, 05:22 | Сообщение # 723 |
|
Группа: Проверенные
Сообщений: 1241
Статус: Offline
Страна: Чад
Город: https://t.me/moslistru
|
А как по другому ?
|
|
|
|
|
| VK | Дата: Четверг, 23.01.2025, 06:39 | Сообщение # 724 |
Группа: Модераторы
Сообщений: 10407
Статус: Offline
Страна: Германия
|
Сергей, заходи в форум через кнопку/функцию "Новые сообщения".
|
|
|
|
|
| moslist | Дата: Четверг, 23.01.2025, 16:07 | Сообщение # 725 |
|
Группа: Проверенные
Сообщений: 1241
Статус: Offline
Страна: Чад
Город: https://t.me/moslistru
|
Цитата овэд ( ) АС от Соловьева
Yamaha ns-250 интереснее звучала
|
|
|
|
|
| овэд | Дата: Четверг, 23.01.2025, 17:06 | Сообщение # 726 |
|
Группа: Проверенные
Сообщений: 406
Статус: Offline
Страна: Российская Федерация
|
Вот тут более подробное прослушивание ТОПАЗ-ов(квартирный вариант) на выставке(конечно -шикарно звучат!):
https://yandex.ru/video/preview/15600638383168564775
|
|
|
|
|
| moslist | Дата: Четверг, 23.01.2025, 18:30 | Сообщение # 727 |
|
Группа: Проверенные
Сообщений: 1241
Статус: Offline
Страна: Чад
Город: https://t.me/moslistru
|
Цитата овэд ( ) подробное прослушивание ТОПАЗ
Да , хорошо звучат .С Дмитрием Георгиевичем трудно тягаться по качеству . И вертолёт у него хорошо летает . По счастливой случайности мои колонки стояли рядом с его акустикой .
С 26 минуты запись торнадок
https://rutube.ru/video/71f41f2bfa43723a6f08be67b59e15e7/?r=a
|
|
|
|
|
| moslist | Дата: Воскресенье, 23.02.2025, 18:07 | Сообщение # 728 |
|
Группа: Проверенные
Сообщений: 1241
Статус: Offline
Страна: Чад
Город: https://t.me/moslistru
|
Вот такое видео нашол . Диффузор грамм на 40-ок . Прыгал , отыгрывал хорошо .
Ни одной катушки не сгорело
https://youtu.be/fXywtKXT_yo?si=J5XlURaMXvdnft2K
https://rutube.ru/video/3bd3cb9e28d47fc6e6b7325c86563ac3/
Сообщение отредактировал moslist - Воскресенье, 23.02.2025, 18:07 |
|
|
|
|
| moslist | Дата: Вторник, 11.03.2025, 16:54 | Сообщение # 729 |
|
Группа: Проверенные
Сообщений: 1241
Статус: Offline
Страна: Чад
Город: https://t.me/moslistru
|

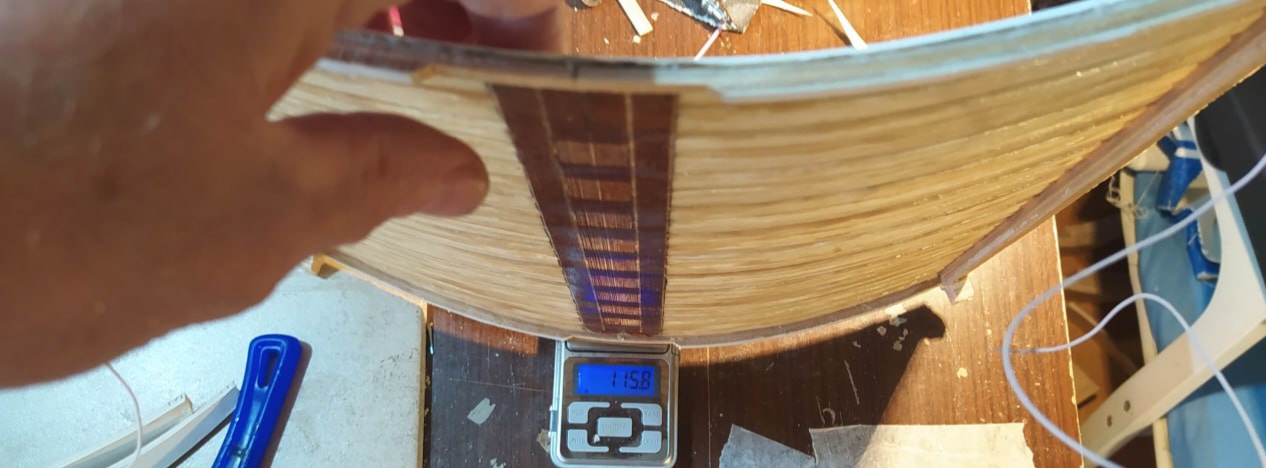

Через месяц , вот такой диффузор получился
Вес без рамки получился около 40 грамм . С рамкой 115 гр.
Рамка ,полоски из трёхслойной фанеры
https://rutube.ru/video/633c5ffd3b8877aa470e9ab6f31109bb/?r=a
|
|
|
|
|
| VK | Дата: Вторник, 11.03.2025, 19:21 | Сообщение # 730 |
|
Группа: Модераторы
Сообщений: 10407
Статус: Offline
Страна: Германия
|
Естественно не тот масштаб что у нас с БАМом, но отлично реализовано. Лично я как раз и продумывал подобное крепление к раме кололнки. Откровенно говоря у меня получился вес конструкции слоновый.
Мы уже с БАМом знаем что вес мембраны в нашем проекте играет вторую скрипку. А тут воздушный поцелуй от лёгкого вдоновения и с НЧ, ну здорово! Выходит второе дыхание сработало, Павел? Мембрану надо защищать от краевых деффектов и сделано это у Павла с помощью малого размера реячками из дерева и распорки есть, которые я и собирался только видо изменить у себя.
И ещё. Гофрированная мембрана, это должно сработать на пользу. Я пытался когда то убирать "ямы" на выпуклой мембране бальзой и на удивление получалось, но с притиркой колонки "яма" сама ушла, так и не понял как это произошло?
Теперь, Павел ждём рассказа как изготовил мембрану? И какая чуйка получилась у колонки?
P.S. Вот первый реализованный проект открытой системы с обнаружиными НЧ частотами. До этого у нас были только импровизации. Меня это подстёгивает, а мембрана сохнуть быстро не желает.
|
|
|
|
|
| БАМ | Дата: Среда, 12.03.2025, 01:45 | Сообщение # 731 |
Группа: Проверенные
Сообщений: 1285
Статус: Offline
Страна: Российская Федерация
Город: Красноярск
|
Цитата moslist ( ) вот такой диффузор получился
Даже если увеличить площадь в 4 раза, увеличить катушку с МС, вес бумажного будет меньше. А правильно приготовленная бумага может звучать интересней фанеры. Re катушки тоже имеет смысл, как мы теперь знаем, увеличить.
Есть у меня товарищ, который сам изготавливает диффузоры и динамики, у него собственная технология изготовления бумаги. Он вроде заинтересовался, надо будет позже его пригласить в гости. Зовут его Гарий. Он вроде на вегалабе тусуется.
Добавлено (12.03.2025, 02:53)
---------------------------------------------
Кстати, насчёт рамки, она устранят многие резонансы. Мои испорченные краской панели тоже имели боковые рамки, и поперечную по центру, из бальзы. Возможно это нормально. Рамка движется вместе с панелью.
Помогаю другим помочь мне.
Сообщение отредактировал БАМ - Среда, 12.03.2025, 02:54 |
|
|
|
|
| Kamil | Дата: Среда, 12.03.2025, 03:50 | Сообщение # 732 |
|
Группа: Проверенные
Сообщений: 410
Статус: Offline
Страна: Российская Федерация
Город: Йошкар-Ола
|
Цитата moslist ( ) Через месяц , вот такой диффузор получился
Павел ,как форму (изгиб) панели придавал? Здорово получилось.
Камиль.
|
|
|
|
|
| VK | Дата: Среда, 12.03.2025, 06:02 | Сообщение # 733 |
|
Группа: Модераторы
Сообщений: 10407
Статус: Offline
Страна: Германия
|
Цитата БАМ ( ) . Рамка движется вместе с панелью.
По всем признакам без рамки даже с фанерой не обойтись. Я сейчас изгиб делаю бешенный, ну более чем надо, а в душе понимаю что стоит влажности из мениться и изгиб поменяет размеры. Вот и получается что без рамки - никуда, тем более в проекте Павла бумага и она форму держать не будет.
Я вот спросил на счёт чуйки, а это не конкретно, надо бы узнать на счёт краевого деффекта - он есть или нет при увеличении громкости? Очень похоже что мощность у такой конструкции будет ограничена. А вот на фанере я такого ограничения не наблюдал - дави сколько дури в усилителе есть.
Александр - БАМ, если удастся заинтересовать Гарика то пускай у нас регистрируется. Мы конкретно занимаемся конструкцией нового и свежие силы нам не помешают. Что касается Вегалаба это слишком для нас закручино без свободной мысли и в какой то степени хорошо что они нас не признают и мы их не чтим как им хочется.
|
|
|
|
|
| moslist | Дата: Четверг, 13.03.2025, 04:37 | Сообщение # 734 |
|
Группа: Проверенные
Сообщений: 1241
Статус: Offline
Страна: Чад
Город: https://t.me/moslistru
|
Это было в 23 году . Никаких замеров не нашол
Для изготовления диффузора собрал такой скелет .
Из основы три слоя фанеры и палочки для мороженного
На этой оправке , между двумя слоями стрэч плёнки , замачивал на сутки лист бумаги . Водой с клеем
После сматывал крайний слой плёнки и наматывал верёвку
 .Добавлено (13.03.2025, 04:44)
---------------------------------------------
Цитата Kamil ( ) как форму (изгиб) панели придавал?
Я ошибся в первом объяснении про рамку.
Там два слоя трехслойной фанеры .
Если её хорошо отмочить и склеить эти два слоя в определённом положении . То при высыхании форма запоминается
|
|
|
|
|
| VK | Дата: Четверг, 13.03.2025, 06:52 | Сообщение # 735 |
|
Группа: Модераторы
Сообщений: 10407
Статус: Offline
Страна: Германия
|
Теперь понятно что это не бумага.
А каковы размеры этой мембраны?
У меня без катушки мембрана весит 390 Гр, катушка что то добавит и не так много. Получается что мой проект где то в 4е раза больше.и примерно в той же весовой категории, только с фанерой.
Теперь за подвесы.
У тебя в ролике видно что по углам есть какие то вставки в виде подвесов. Что ты там эластичного использовал?
От себя.
Один вопрос с роликом отпадает - это какова форма мембраны и её крепление. Я имею один вариант обратного формирования колонок, эти те что были до большого проекта. Так вот, выпуклая форма меня просто бесила своей неравномерностью в АЧХ. Это сказывалось на частотах до 1кГц и выше до 2кГц, самое чувствительное место. Как то при замерах я догадался развернуть колонку и сделать замер. Да, катушка с тыльной стороны получилась и это сказалась на частотах выше 3кГц, но что удивительно было так это АЧХ оно от самых низких до указаных частот было равномерно! Недостаток в частотах высокого порядка был понятен, но и форма мембраны уже не вызывала сомнений - это "корыто"!  Так что я сказал своё, а вы можите повторять моё пройденое или не повторять.
|
|
|
|
|
